TỦ BÁO RÒ GAS 12 KÊNH ĐẦU DÒ

TỦ ĐIỀU KHIỂN 12 KÊNH ĐẦU DÒ GAS CHỐNG NỔ CÓ HIỂN THỊ NỒNG ĐỘ GAS
Xuất xứ: Việt Nam

NGUYÊN LÝ HOẠT ĐỘNG CỦA TỦ BÁO RÒ RỈ GAS:
1. Trường hợp có báo cháy từ trung tâm:
Trung tâm báo cháy sẽ kích hoạt và gởi tín hiệu báo cháy (Dry A) đến tủ báo gas. Lúc đó tủ báo rò gas sẽ :
-  Điều khiển đóng van điện từ.
-  Xuất tín hiệu báo trạng thái van điện từ đang đóng (Dry A) đến tủ báo cháy.
-  Bật đèn báo “SOLENOID VALVE OFF”, báo van điện từ đã đóng.

 Khi hết xảy ra tình huống cháy:
-  Trung tâm báo cháy sẽ ngừng kích hoạt và ngừng gởi tín hiệu báo cháy (Dry A) đến tủ báo gas. Tủ báo gas sẽ vẫn tiếp tục:
-  Điều khiển đóng van điện từ.
-  Xuất tín hiệu báo trạng thái van điện từ đang đóng (Dry A) đến tủ báo cháy.
-  Bật đèn báo “SOLENOID VALVE OFF”, báo van điện từ đã đóng.
 Lưu ý : Phải nhấn nút “RESET” trên tủ báo gas để đưa về trạng thái bình thường.

2 - Trường hợp đầu dò gas phát hiện rò rỉ:
Khi có xảy ra tình huống rò rỉ gas thì tủ điều khiển đầu dò gas sẽ kích hoạt như sau:

Các đầu dò gas rò rỉ sẽ gởi tín hiệu nồng độ gas thực tế ở môi trường xung quang đầu báo gas đến tủ báo rò rỉ gas. Tủ báo rò rỉ gas sẽ:

Hiển thị nồng độ gas theo thực tế do đầu báo rò gas gởi về (Đèn LED hiển thị phần trăm nồng độ gas thực tế sẽ chỉ báo từ 0-99% LEL). Khi nồng độ gas thực tế vượt qua ngưỡng cho phép (thông thường đặt ở 20%LEL, có thể cài đặt theo mức mong muốn) thì tủ điện sẽ:

- Điều khiển đóng van điện từ (Solenoid valve).
- Xuất tín hiệu báo trạng thái van điện từ đang đóng (Dry A) đến tủ báo cháy.
- Xuất tín hiệu báo rò rỉ gas (Dry A) đến tủ báo cháy. Báo trạng thái địa chỉ đến tủ trung tâm.
- Bật đèn báo “SOLENOID VALVE OFF” để báo van điện từ đã đóng.
- Bật đèn quay và còi báo động.
- Bật đèn báo “GAS DETECTOR”, báo đang có rò rỉ gas. Xuất tín hiệu điều khiển quạt hút khí gas ra ngoài (Nếu có trang bị).
 Lưu ý : Để tắt đèn quay & còi báo động: Nhấn nút “BUZZER OFF”

Khi không còn rò rỉ gas:

Các đầu báo rò gas sẽ báo nồng độ gas ở môi trường giảm xuống (các đèn LED hiển thị nồng độ gas giảm dần xuống). Khi nồng độ gas thực tế giảm xuống nhưng vẫn còn cao hơn ngưỡng cài đặt báo động thì tủ báo gas sẽ vẫn tiếp tục báo động và không thể RESET được.
- Khi nồng độ gas thực tế giảm xuống thấp hơn ngưỡng cài đặt báo động thì tủ báo gas sẽ vẫn tiếp tục báo động và vẫn tiếp tục:
- Điều khiển đóng van điện từ.
- Xuất tín hiệu báo trạng thái van điện từ đang đóng (Dry A) đến tủ báo cháy.
- Xuất tín hiệu báo rò rỉ gas (Dry A) đến tủ báo cháy.
-  Bật đèn báo “SOLENOID VALVE OFF”, báo van điện từ đã đóng.
- Bật đèn quay và còi báo động.
- Bật đèn báo “GAS DETECTOR”, báo đang có rò rỉ gas.
- Xuất tín hiệu dừng quạt hút (có thể chọn chế độ tự động dừng hay dừng bằng tay).
 Phải nhấn nút “RESET” trên tủ báo gas để đưa về trạng thái bình thường.

3 - Trường hợp ấn nút EMERGENCY:

Khi kích hoạt nút nhấn “EMERGENCY STOP”:
Tủ báo rò gas sẽ:

- Điều khiển đóng van điện từ.
- Xuất tín hiệu báo trạng thái van điện từ đang đóng (Dry A) đến tủ báo cháy.
- Xuất tín hiệu báo trạng thái Emergency (Dry A) đến tủ báo cháy.
- Bật đèn báo “SOLENOID VALVE OFF”, báo van điện từ đã đóng.

Khi ngừng kích hoạt nút nhấn “EMERGENCY STOP”
Tủ báo gas sẽ:

- Điều khiển mở van điện từ.
- Ngừng xuất tín hiệu báo trạng thái van điện từ đang đóng (Dry A) đến tủ báo cháy.
- Ngừng xuất tín hiệu báo trạng thái Emergency (Dry A) đến tủ báo cháy.
- Tắt đèn báo “SOLENOID VALVE OFF”, báo van điện từ đã được mở.

4 - Trường hoạt kích hoạt đóng/mở van điện từ bằng tay:

Khi bật công tắc Van điện từ sang vị trí “OFF”.
Tủ báo rò rỉ gas sẽ:

- Điều khiển đóng van điện từ.
- Xuất tín hiệu báo trạng thái van điện từ đang đóng (Dry A) đến tủ báo cháy.
- Bật đèn báo “SOLENOID VALVE OFF”, báo van điện từ đã đóng.

Khi bật công tắc Van điện từ sang vị trí “ON”:
Tủ báo rò rỉ gas sẽ:

- Điều khiển mở van điện từ.
- Ngừng xuất tín hiệu báo trạng thái van điện từ đang đóng (Dry A) đến tủ báo cháy.
- Tắt đèn báo “SOLENOID VALVE OFF”, báo van điện từ đã được mở khi không có các tình huống báo động nào xảy ra.

Tủ báo rò rỉ gas là thiết bị không thể thiếu trong một hệ thống gas của nhà hàng, hệ thống gas căn tin, hệ thống gas của nhà máy. Để dễ dàng điều khiển đóng mở gas một cách chủ động trong các trường hợp sự cố xung quanh, để cô lặp dòng khí gas có kiểm soát thì chúng ta cần trang bị tủ điều khiển gas để giúp việc sử dụng và vận hành hệ thống gas được an toàn và chủ động hơn.

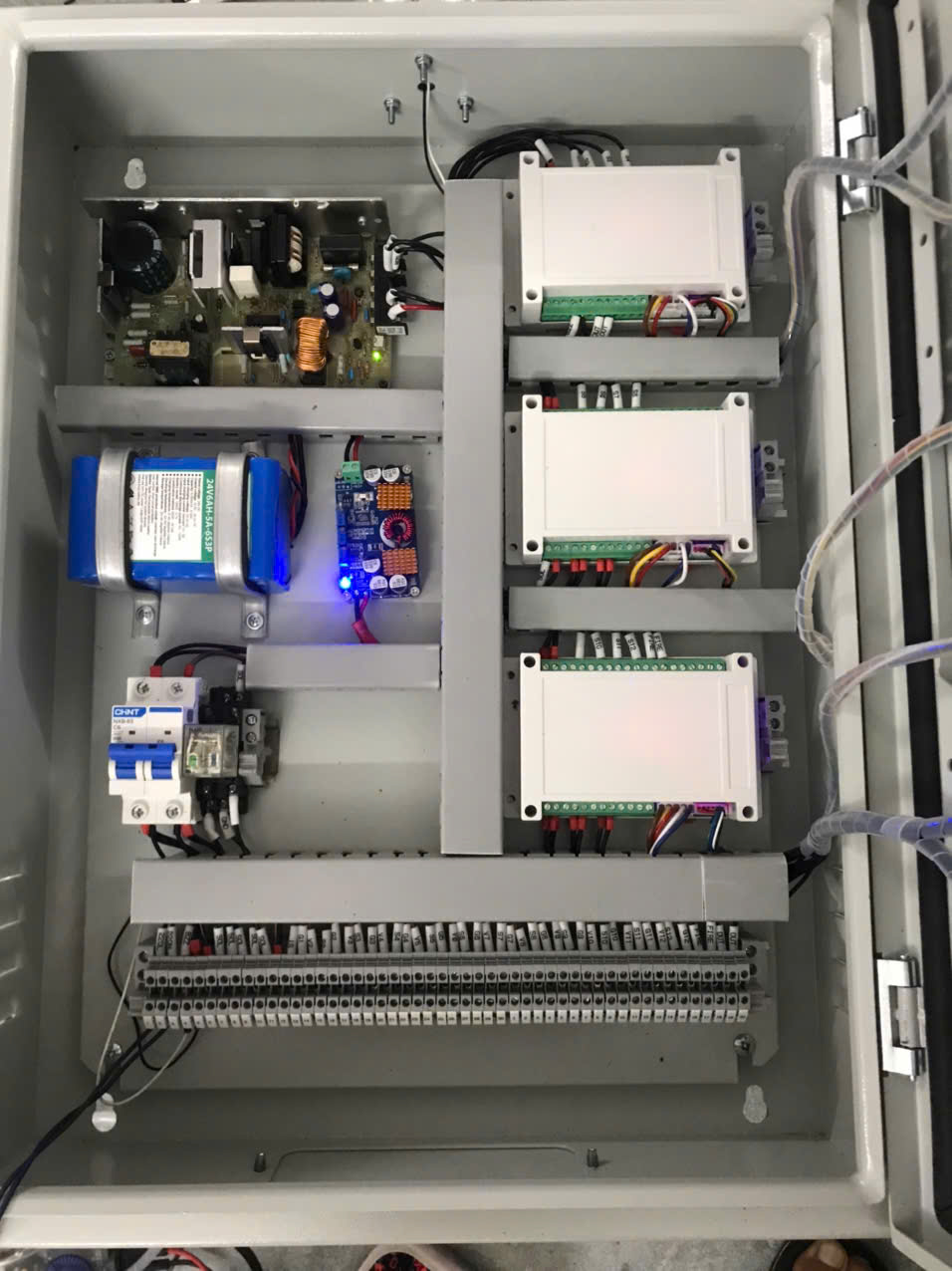

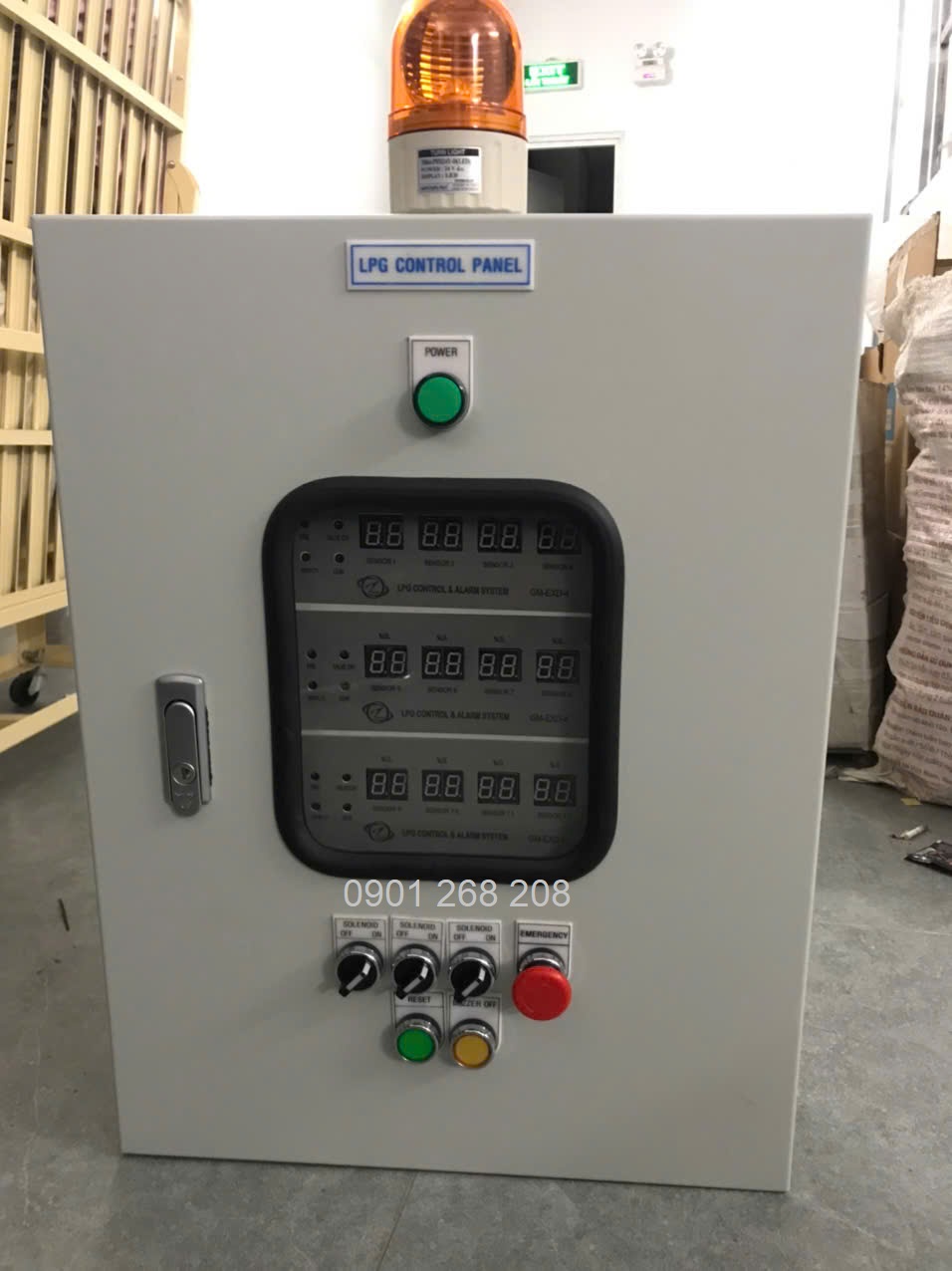

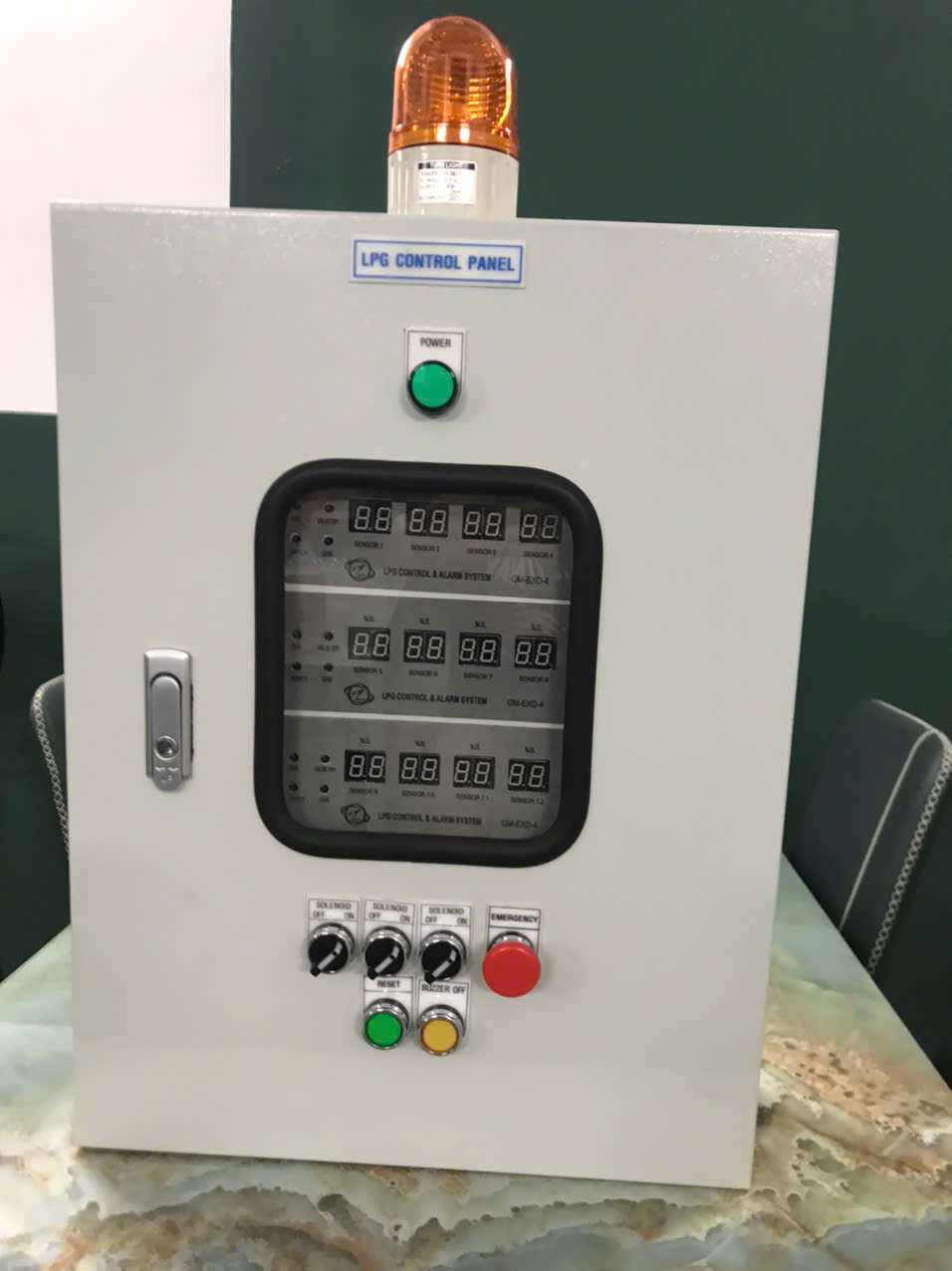

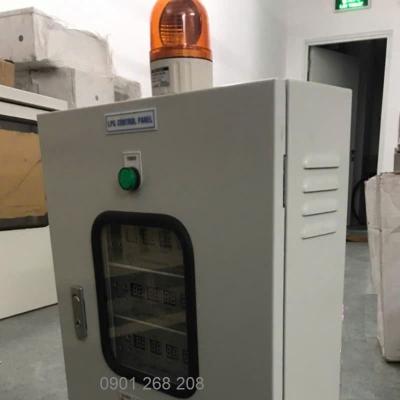

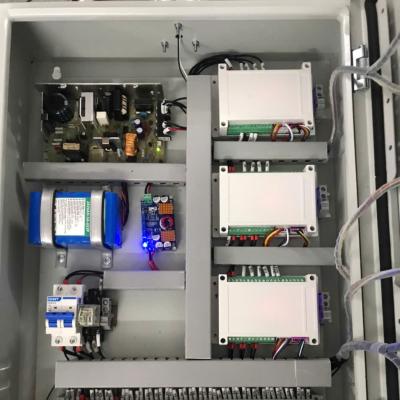

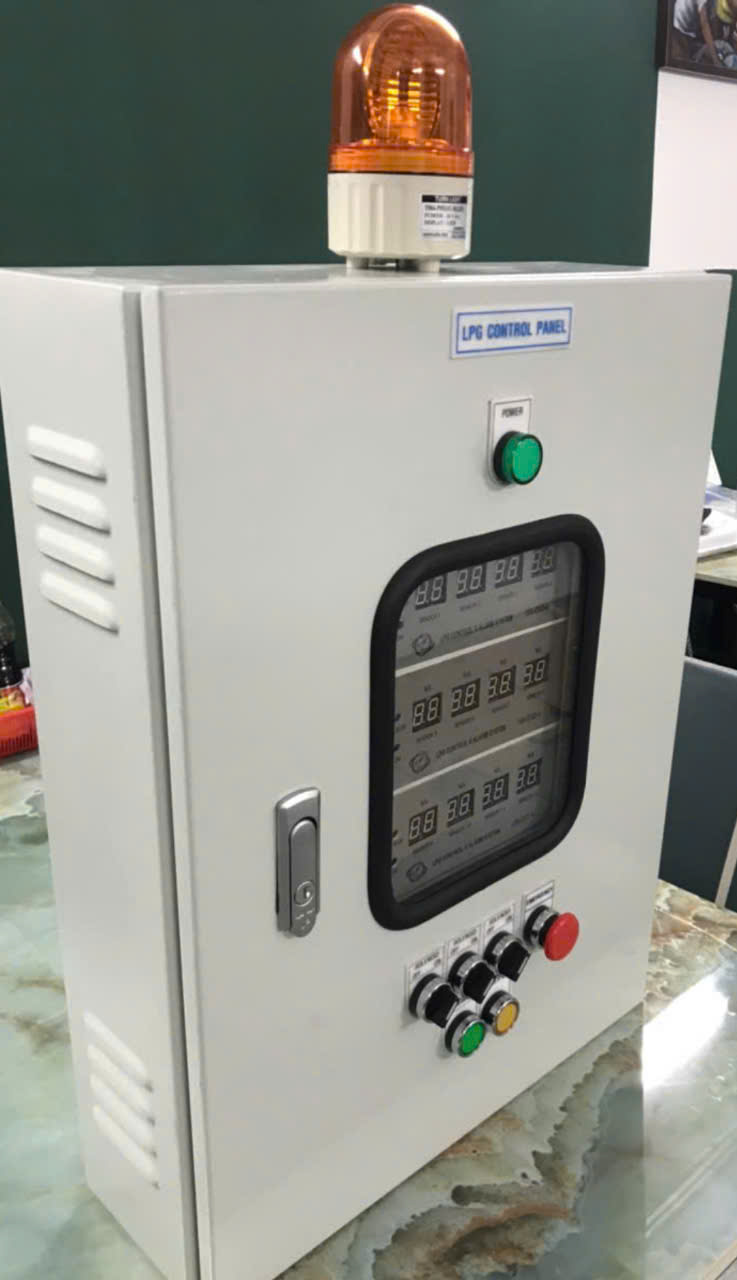

Sau đây là một số hình ảnh về tủ báo rò rỉ gas kết nối 12 kênh đầu dò chống nổ có hiển thị nồng độ gas rò rỉ cho mỗi vị trí của đầu dò gas để quý khách hàng tham khảo:
