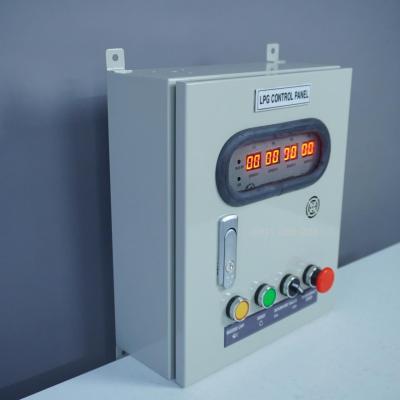

TỦ BÁO RÒ RỈ GAS 4 KÊNH ĐẦU DÒ PHÒNG NỔ CÓ HIỂN THỊ NỒNG ĐỘ %LEL

TỦ BÁO RÒ RỈ 4 KÊNH ĐẦU DÒ PHÒNG NỔ CÓ HIỂN THỊ %LEL
Tủ báo rò rỉ xuất xứ: Việt Nam
Model: NV-4ExDP
Đầu dò gas rò rỉ phòng nổ 24V, tín hiệu 4-20mA
Bảo hành 12 tháng.

Tủ báo rò rỉ gas 4 kênh đầu dò phòng nổ có hiển thị nồng độ %LEL là một thiết bị an toàn quan trọng được sử dụng để giám sát và phát hiện rò rỉ khí gas trong các môi trường công nghiệp và dân dụng. Dưới đây là thông tin chi tiết về thiết bị này:

Chức năng chính:

• Phát hiện rò rỉ gas: Thiết bị sử dụng các đầu dò khí gas để liên tục giám sát nồng độ khí gas trong không khí.
• Hiển thị nồng độ %LEL: Màn hình hiển thị nồng độ khí gas theo đơn vị %LEL (Lower Explosive Limit - Giới hạn nổ dưới) trong dãy 0-99%LEL giúp người dùng dễ dàng theo dõi mức độ nguy hiểm.
• Cảnh báo nguy hiểm: Khi nồng độ khí gas vượt quá mức cho phép thường được cài đặt ở ngưỡng 20%LEL, thiết bị sẽ phát ra cảnh báo bằng âm thanh và ánh sáng để thông báo cho người dùng đồng thời kích đóng van điện từ và gửi tín hiệu vè tủ trung tâm.
• Đầu dò phòng nổ: Đầu dò được sử dụng loại phòng nổ của Hàn Quốc, Nhật Bản để hoạt động an toàn trong môi trường có nguy cơ cháy nổ.
• Giám sát đa điểm: Với 4 kênh đầu dò, thiết bị có thể giám sát đồng thời nhiều khu vực khác nhau.

Đặc điểm nổi bật:

• Độ chính xác cao: Các đầu dò khí gas có độ nhạy cao xuất xứ từ Hàn Quốc, Nhật Bản hoặc Châu Âu, đảm bảo phát hiện rò rỉ khí gas một cách chính xác và nhanh chóng.
• Độ bền cao: Thiết bị được chế tạo từ vật liệu chất lượng, có khả năng hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.
• Dễ dàng sử dụng: Giao diện người dùng thân thiện, dễ dàng cài đặt kết nối và vận hành.
• Thiết kế: Thiết kế nhỏ gọn phù hợp với mọi không gian sử dụng.

Nguyên Lý hoạt động của Tủ báo rò rỉ gas 4 kênh đầu dò phòng nổ có hiển thị nồng độ %LEL:

1. Trường hợp báo rò rỉ gas
Khi 1 trong 4 đầu dò hoặc đồng thời nhiều đầu dò phát hiện rò rỉ thì đèn chỉ vị trí của đầu dò ở khu vực phát hiện rò rỉ sẽ hiển thị nồng độ gas rò rỉ lúc đó Tủ báo rò rỉ gas sẽ:
- Điều khiển đóng van điện từ (ở đây quý khách hàng có thể sử dụng van loại NC/NO, nguồn điện 12V, 24V hoặc 220V)
- Kích hoạt bật đèn quay và còi báo động. Để tắt đèn quay & còi báo động: Nhấn nút “BUZZER OFF”
- Đèn báo “GAS DETECTOR” sẽ hiển thị nồng độ % LEL tại vị trí đang có rò rỉ gas.
- Xuất tín hiệu Dry A về tủ báo cháy trung tâm, ngoài ra tủ báo rò rỉ gas Việt Nam này còn có thể giao tiếp với BMS thông qua Modbus RS485, BACnet/IP, BACnet MS/TP,...

2. Trường hợp có báo cháy từ tủ trung tâm của tòa nhà:
Khi có tín hiệu báo cháy từ tủ trung tâm của tòa nhà gửi đến Tủ báo rò rỉ gas thiết bị sẽ điều khiển đóng van điện từ để cô lặp nguồn cấp khí gas đèn SOLENOID VALVE OFF sẽ sáng.

3. Trường hợp kích hoạt nút EMEGENCY STOP.
Lúc này tủ báo gas rò rỉ sẽ kích hoạt đóng van điện từ, đèn còi báo động tại tủ cũng được kích hoạt và đồng thời tủ sẽ xuất tín hiệu Dry A về tủ trung tâm của tòa nhà.
Tủ báo nồng độ gas rò rỉ 4 kênh đầu dò của Việt Nam được sử dụng rộng rãi trong các hệ thống gas của Nhà hàng, khách sạn, các gian hàng trong trung tâm thương mai, trong nhà máy, khu công nghiệp đảm bảo kiểm soát sự rò rỉ gas thông qua các đầu dò của Hàn Quốc, Nhật Bản, Ý để chủ động kiểm soát ngắt gas và báo động đến hệ thống trung tâm.
Tủ báo rò rỉ gas 4 kênh đầu dò phòng nổ của chúng tôi là sản phẩm Việt Nam chất lượng cao, được kiểm tra nghiêm ngặt theo các tiêu chuẩn an toàn và kỹ thuật, đảm bảo độ chính xác và độ bền vượt trội, với cam kết bảo hành một năm, mang đến sự an tâm tuyệt đối cho khách hàng.
Mỗi sản phẩm đều trải qua các bài kiểm tra chức năng, độ nhạy và độ bền trước khi xuất xưởng, đảm bảo hoạt động ổn định và chính xác trong mọi điều kiện.
Tủ báo rò gas Việt Nam của chúng tôi cung cấp đầy đủ bản vẽ thiết kết, cũng như đầy đủ giấy test xuất xưởng cho từng tủ.

Sau đây là một số hình ảnh về Tủ báo rò rỉ gas có hiển thị nồng độ để quý khách hàng tham khảo:

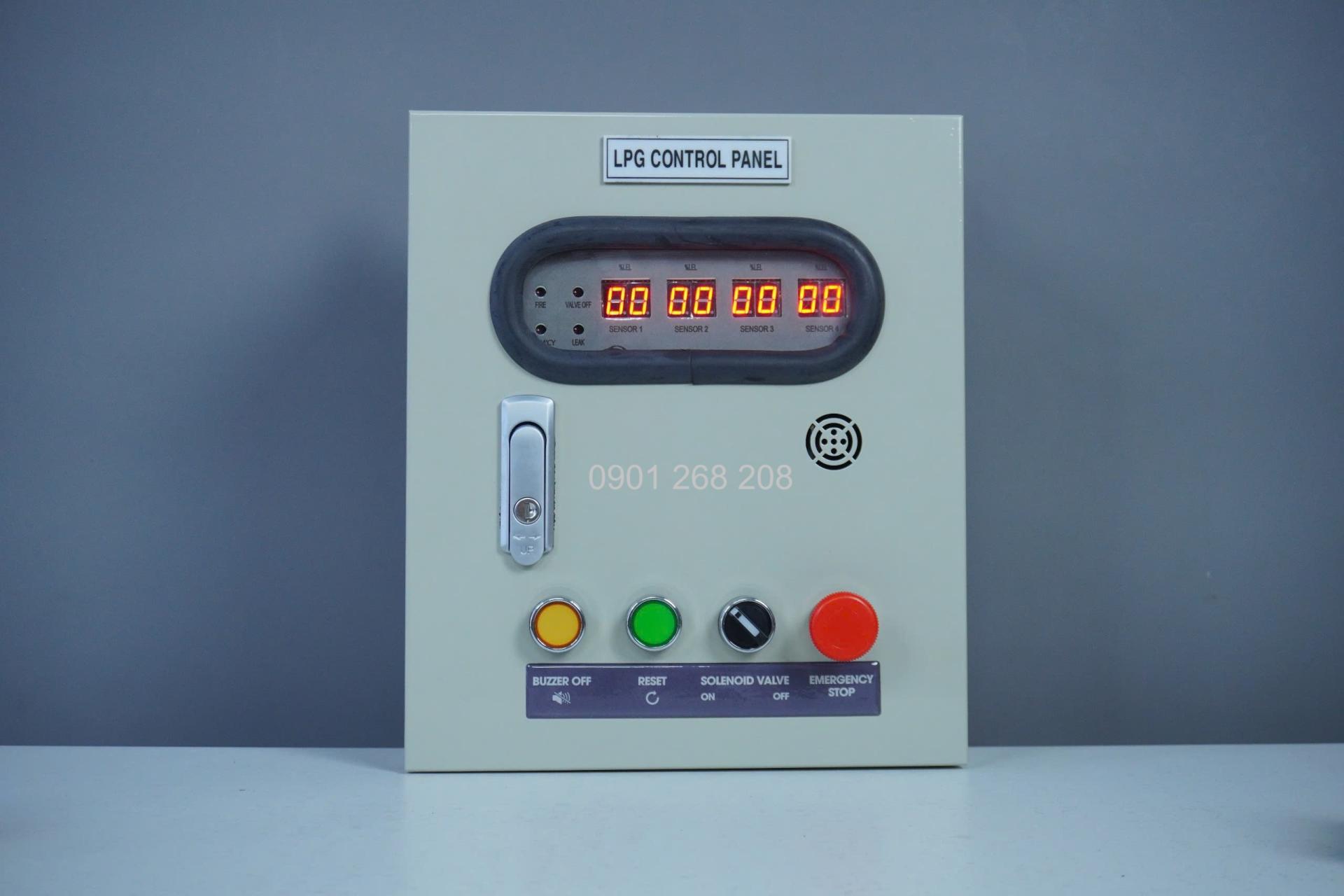

Tủ báo rò gas có hiển thị nồng độ %LEL kết nối 4 đầu dò phòng nổ có tích hợp sẵn vị trí kết nối với đèn báo động ngay trên đỉnh tủ rất tiện lợi cho quý khách cần kết nối thêm đèn cảnh báo.

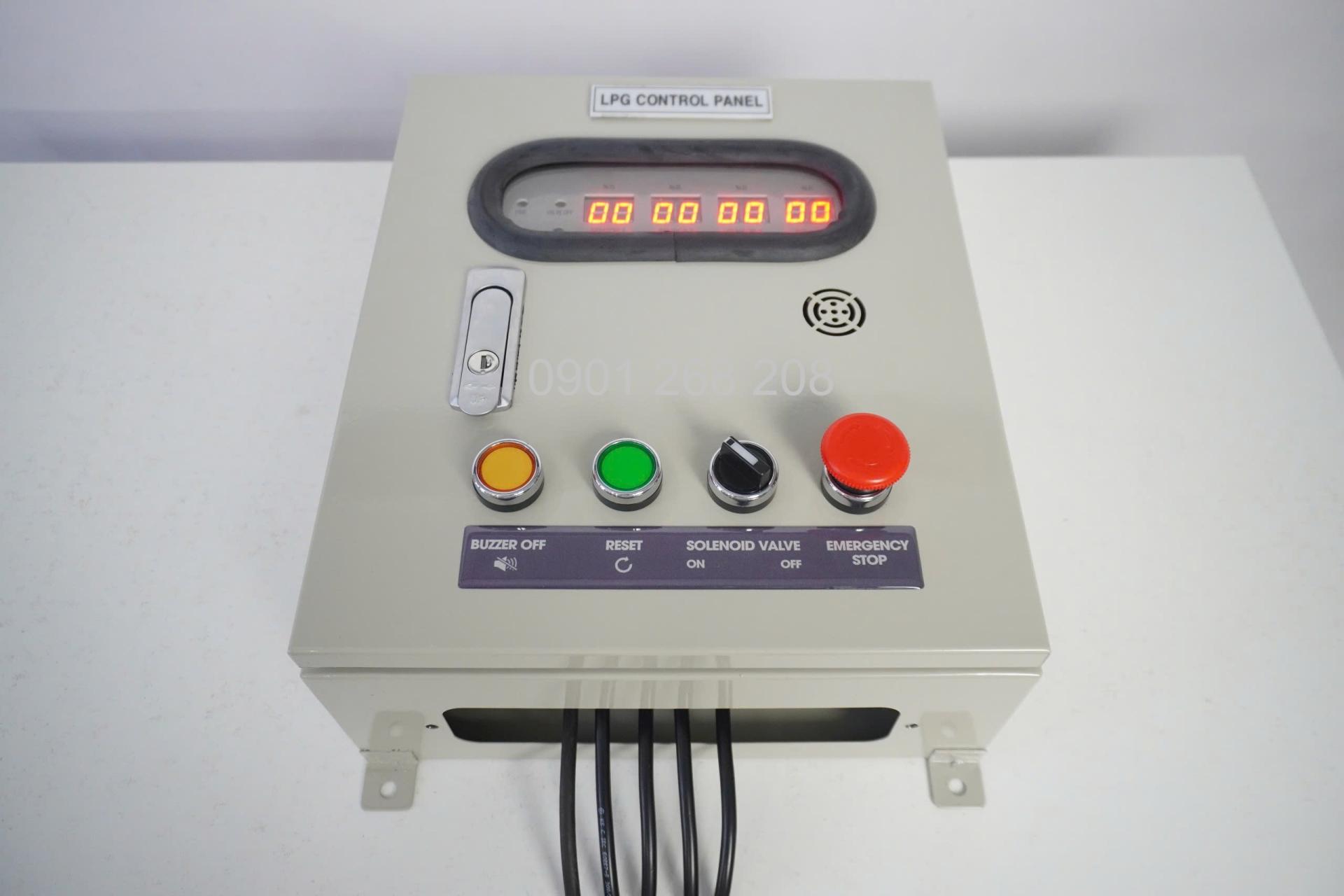

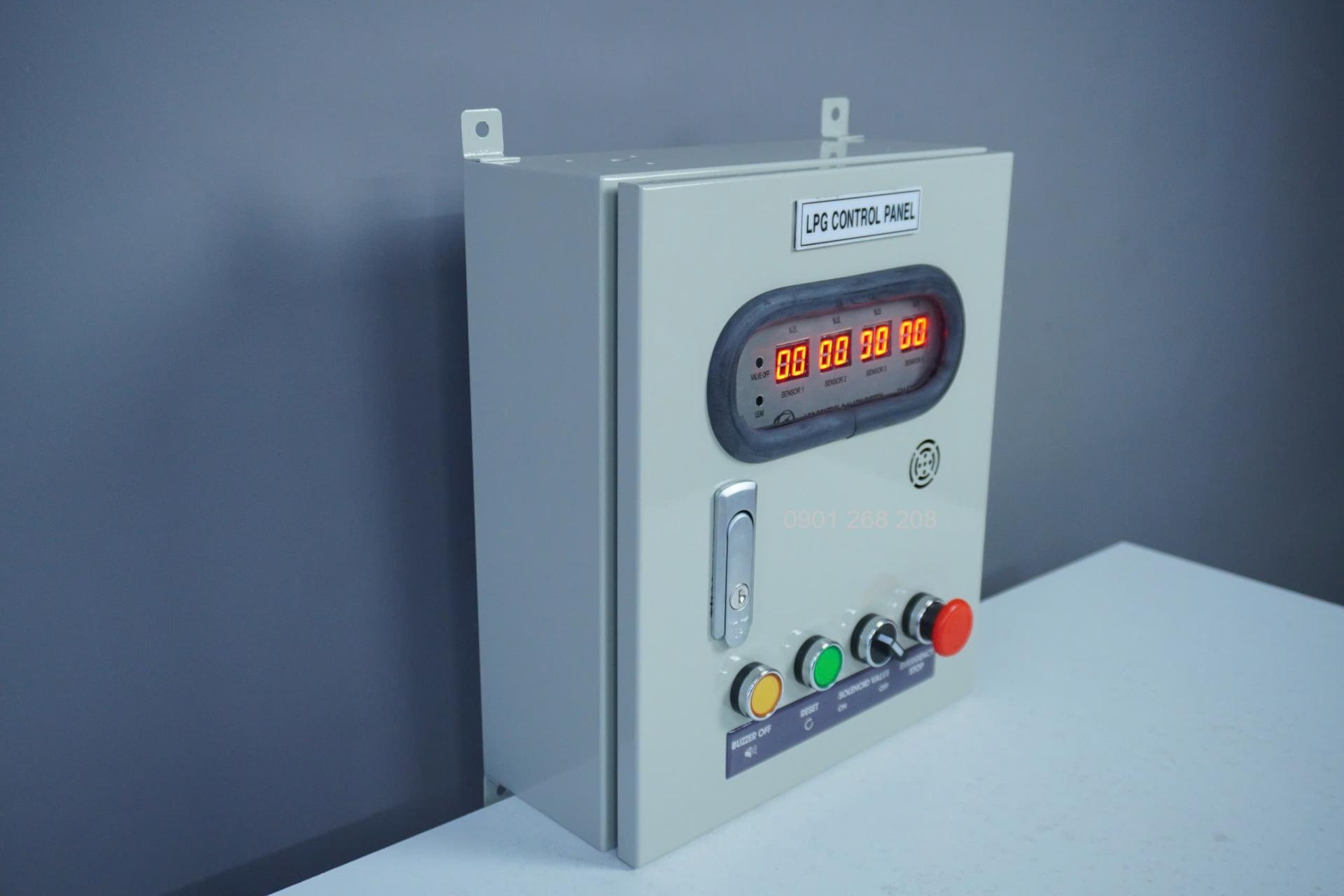

Kích thước tủ báo rò gas 4 kênh đầu dò phòng nổ có hiển thị nồng độ %LEL (DxCxR) 300x350x130mm, độ dày vỏ tủ 1.2mm đảm bảo độ bền chắc chắn và màu sơn tĩnh điện RAL7035 nhã nhặn phù hợp với mọi không gian. Tủ báo rò gas VN 4 kênh đầu dò được thiết kế 4 vị trí để bắt cố định vào tường.

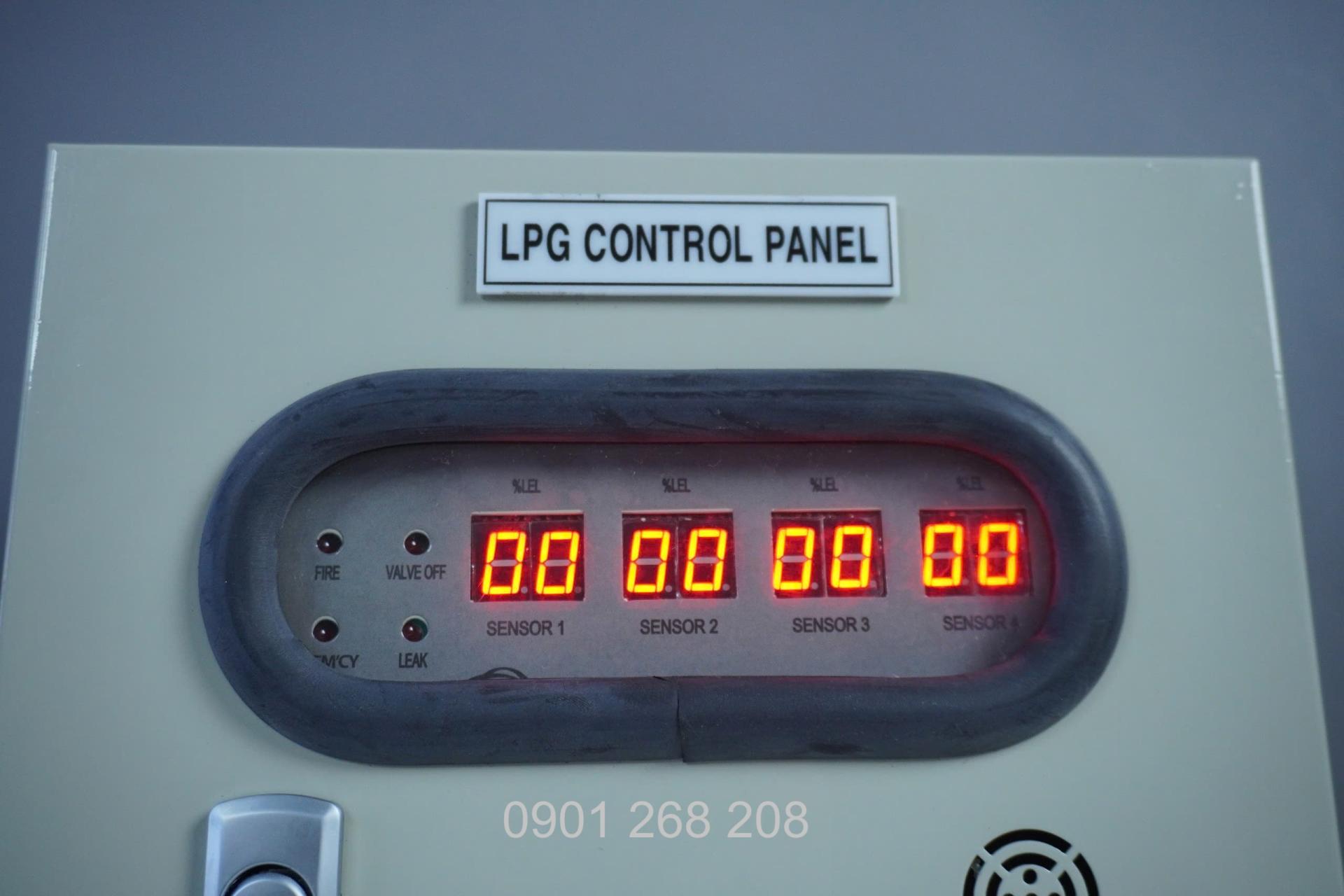

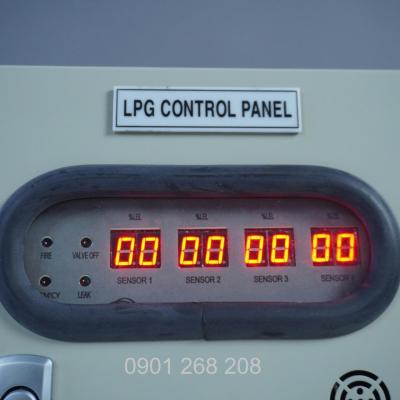

Mặt hiển thị trực quan sinh động dễ dàng theo dõi trạng thái báo động của tủ báo rò gas 4 kênh đầu dò phòng nổ có hiển thị nồng độ %LEL.
Các đèn báo trên Tủ báo rò rỉ 4 kênh đầu dò có hiển thị nồng độ:
- Đèn "FIRE" sáng chỉ thị có tín hiệu báo cháy từ tòa nhà gửi đến.
- Đèn "VALVE OFF" sáng chỉ thị trường hợp van điện từ đang đóng.
- Đèn "EM'CY" sáng chỉ thị trạng thái Emergency đang được kích hoạt do người điều khiển ấn nút EMERGENCY trên tủ.
- Đèn "LEAK" sáng chỉ thị có phát hiện rò rỉ từ các SENSOR, lúc này 1 trong 4 vị trí SENSOR sẽ sáng và hiển thị nồng độ %LEL từ 0-99%LEL.

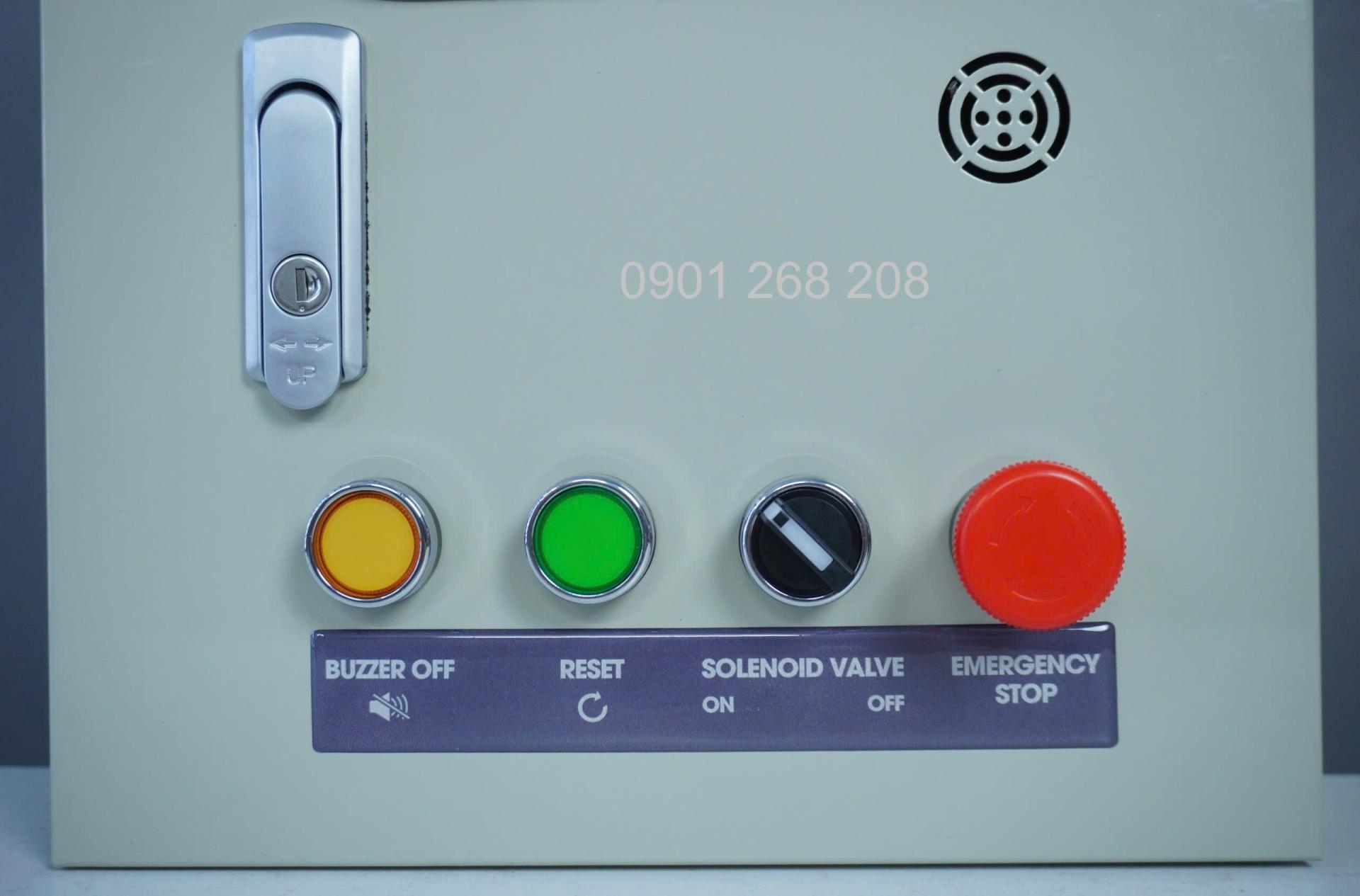

Các nút nhấn điều khiển của tủ báo rò rỉ kết nối 4 đầu dò gas phòng nổ của Việt Nam được thiết kế tỉ mỉ và mô tả chi tiết giúp người dùng dễ dàng thao tác.
Các Nút Nhấn trên tủ báo rò gas 4 kênh đầu dò có hiển thị nồng độ %LEL:
- Nút "BUZZER OFF" nhấn nút BUZZER OFF để tắt còi pip pip được tích hợp trong tủ và tắt đèn còi báo động nếu khách hàng có kết nối thêm.
- Nút "RESET" nhấn nút RESET để kích hoạt chế độ hoạt động bình thường khi %LEL giảm xuống dưới mức cài đặt và cũng không còn tín hiệu báo cháy gửi về.
- Nút gạt hay còn gọi là công tắc "VALVE ON/OFF" gạt công tắc sang ON hoặc OFF để chủ động ĐÓNG hoặc MỞ van điện từ bằng tay.
- Nút "EMERGENCY" nhấn nút EMERGENCY để đóng van điện từ và báo động khi xảy ra sự cố khẩn cấp.

Vị trí kết nối dây nguồn nguồn và đầu dò gas được chúng tôi chừa sẵn bên dưới đáy tủ, quý khách có thể tháo ra để khoan lỗ vào miếng đế dưới đáy tủ vô cùng tiện lợi.

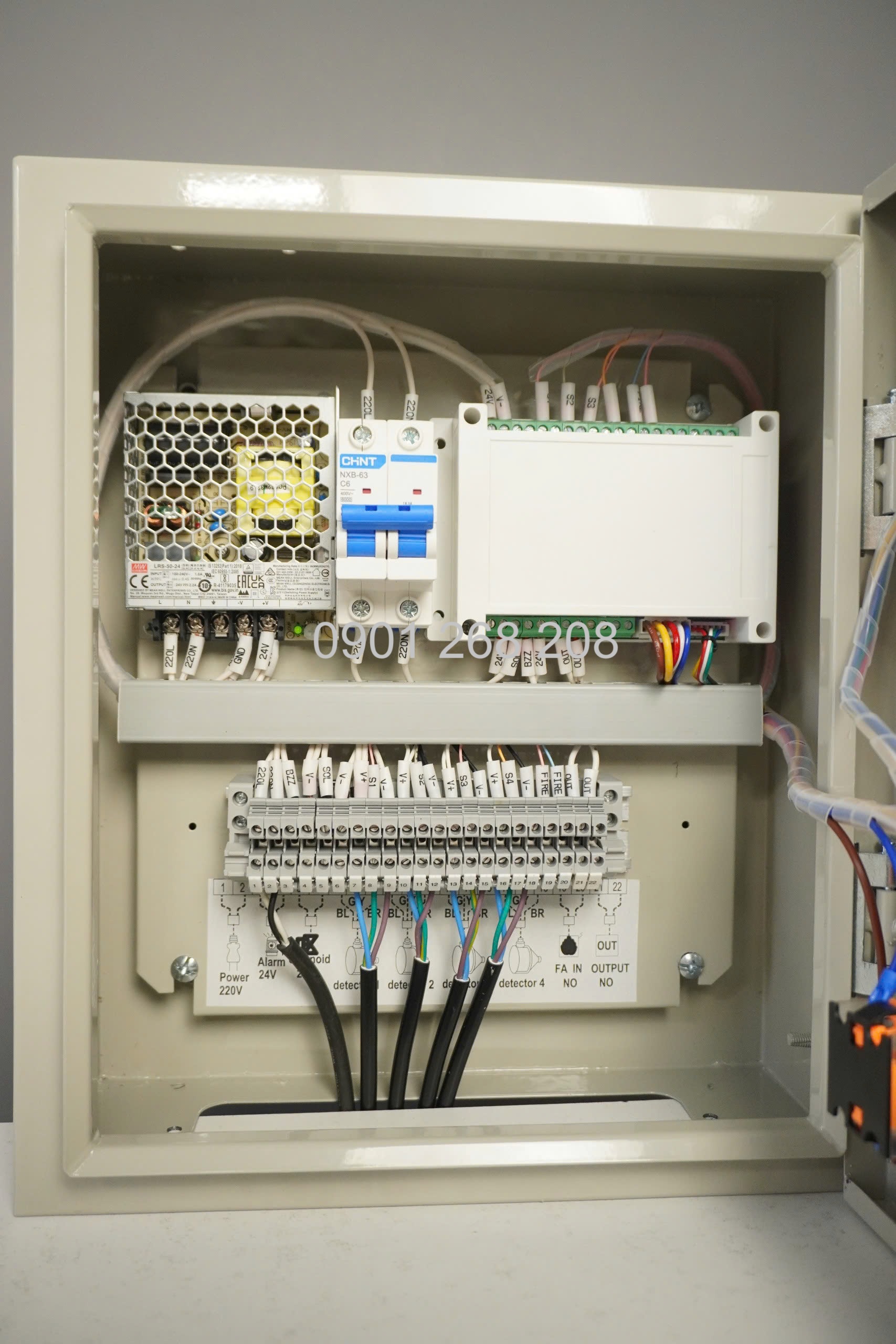

Bên trong tủ được thiết kế gọn gàng, các đường dây điện kết nối bên trong tủ được giấu cẩn thận. Mô tả chi tiết vị trí và loại dây tín hiệu của các thiết bị ngoại vi. Giúp người dùng dễ dàng kết nối với thiết bị bên ngoài như đầu dò gas, van điện từ, đèn còi báo động hoặc các tín hiệu IN/OUT.

Các loại đầu dò gas phòng nổ tương thích với tủ báo rò rỉ của chúng tôi:
- Đầu dò gas phòng nổ EX-301 ACE/Korea
- Đầu dò gas phòng nổ T-300 (EX-2B) Shinwoo/Korea
- Đầu dò gas phòng nổ EA-100 Topgas/Korea
- Đầu dò gas phòng nổ SHT-4700 Sunghwaa/Korea
- Đầu dò gas phòng nổ KD-5G Shincosmos/Japan
- Đầu dò nhiệt, đầu báo khói
(Quý khách hàng có nhu cầu sử dụng đầu dò phòng nổ hãng nào cho Tủ báo rò gas Việt Nam của chúng tôi vui lòng xác nhận khi đặt hàng, để chúng tôi test và cài đặt tủ thực tế trước khi cung cấp cho quý khách).

Các loại van điện từ được sử dụng cùng với Tủ báo rò gas Việt nam của chúng tôi:
- Van điện từ 12VDC, 24VDC, 220V loại thường đóng hoặc thường mở tự động của ODE - Ý
- Van điện từ 12VDC, 24VDC, 220V loại thường đóng hoặc thường mở tự động của GSR - Đức
- Van điện từ 12VDC, 24VDC, 220V loại thường đóng hoặc thường mở tự động hoặc reset bằng tay của MADAS - Ý
- Van điện từ 12VDC, 24VDC, 220V loại thường đóng hoặc thường mở tự động Round Stare - Trung Quốc
- Van ngắt dạng motor các loại
(Quý khách có nhu cầu sử dụng cụ thể loại van điện từ nào vui lòng cung cấp cho chúng tôi loại NO hay NC và nguồn điện cho van mong muốn là bao nhiêu)

Đèn báo động sử dụng các loại 12V, 24V, hoặc 220V
