TỦ ĐIỆN BÁO RÒ RỈ GAS VIỆT NAM NV-4ExDP

TỦ BÁO RÒ GAS NV-4ExD Việt Nam
Model: NV-4ExD
Xuất xứ: Việt Nam

Kết nối 4 kênh đầu dò phòng nổ Hàn Quốc
Phạm vi đo: 0-99 %LEL
Điểm báo động: 20%LEL

1. Trường hợp báo rò rỉ gas
Khi 1 trong 4 đầu dò hoặc đồng thời nhiều đầu dò phát hiện rò rỉ thì đèn chỉ vị trí của đầu dò ở khu vực đó sẽ hiển thị nồng độ gas rò gas lúc đó tủ sẽ điều khiển:
- Điều khiển đóng van điện từ (ở đây quý khách hàng có thể sử dụng van loại NC/NO, nguồn điện 12V, 24V hoặc 220V)
- Kích hoạt bật đèn quay và còi báo động. Để tắt đèn quay & còi báo động: Nhấn nút “BUZZER OFF”
- Đèn báo “SENSOR...” sẽ hiển thị nồng độ % LEL tại vị trí đang có rò rỉ gas.
- Xuất tín hiệu Dry A về tủ báo cháy trung tâm, ngoài ra tủ báo rò rỉ gas Việt Nam này có thể giao tiếp với BMS thông qua Modbus RS485, BACnet/IP, BACnet MS/TP,...

2. Trường hợp có báo cháy từ tủ trung tâm của tòa nhà gửi về:
Khi có tín hiệu báo cháy từ tủ trung tâm của tòa nhà gửi đến Tủ báo rò rỉ gas NV-4ExDP thiết bị sẽ điều khiển đóng van điện từ để cô lặp nguồn cấp khí gas, đèn SOLENOID VALVE OFF sẽ sáng.

3. Trường hợp kích hoạt nút EMEGENCY STOP.
Lúc này tủ báo gas rò gas sẽ kích hoạt đóng van điện từ, đèn còi báo động tại tủ cũng được kích hoạt và đồng thời sẽ xuất tín hiệu Dry A về tủ trung tâm của tòa nhà.
Tủ báo nồng độ gas rò rỉ 4 kênh đầu dò của Việt Nam được sử dụng rộng rãi trong các hệ thống gas của Nhà hàng, khách sạn, các gian hàng trong trung tâm thương mai, trong nhà máy, khu công nghiệp đảm bảo kiểm soát sự rò rỉ gas thông qua các đầu dò của Hàn Quốc, Nhật Bản, Ý để chủ động kiểm soát ngắt gas và báo động đến hệ thống trung tâm.
Tủ báo rò rỉ gas 4 kênh đầu dò phòng nổ của chúng tôi là sản phẩm Việt Nam chất lượng cao, được kiểm tra nghiêm ngặt theo các tiêu chuẩn an toàn và kỹ thuật, đảm bảo độ chính xác và độ bền vượt trội, với cam kết bảo hành một năm, mang đến sự an tâm tuyệt đối cho khách hàng.
Mỗi sản phẩm đều trải qua các bài kiểm tra chức năng, độ nhạy và độ bền trước khi xuất xưởng, đảm bảo hoạt động ổn định và chính xác trong mọi điều kiện.
Tủ báo rò gas Việt Nam của chúng tôi cung cấp đầy đủ bản vẽ thiết kết, cũng như đầy đủ giấy test xuất xưởng cho từng tủ.

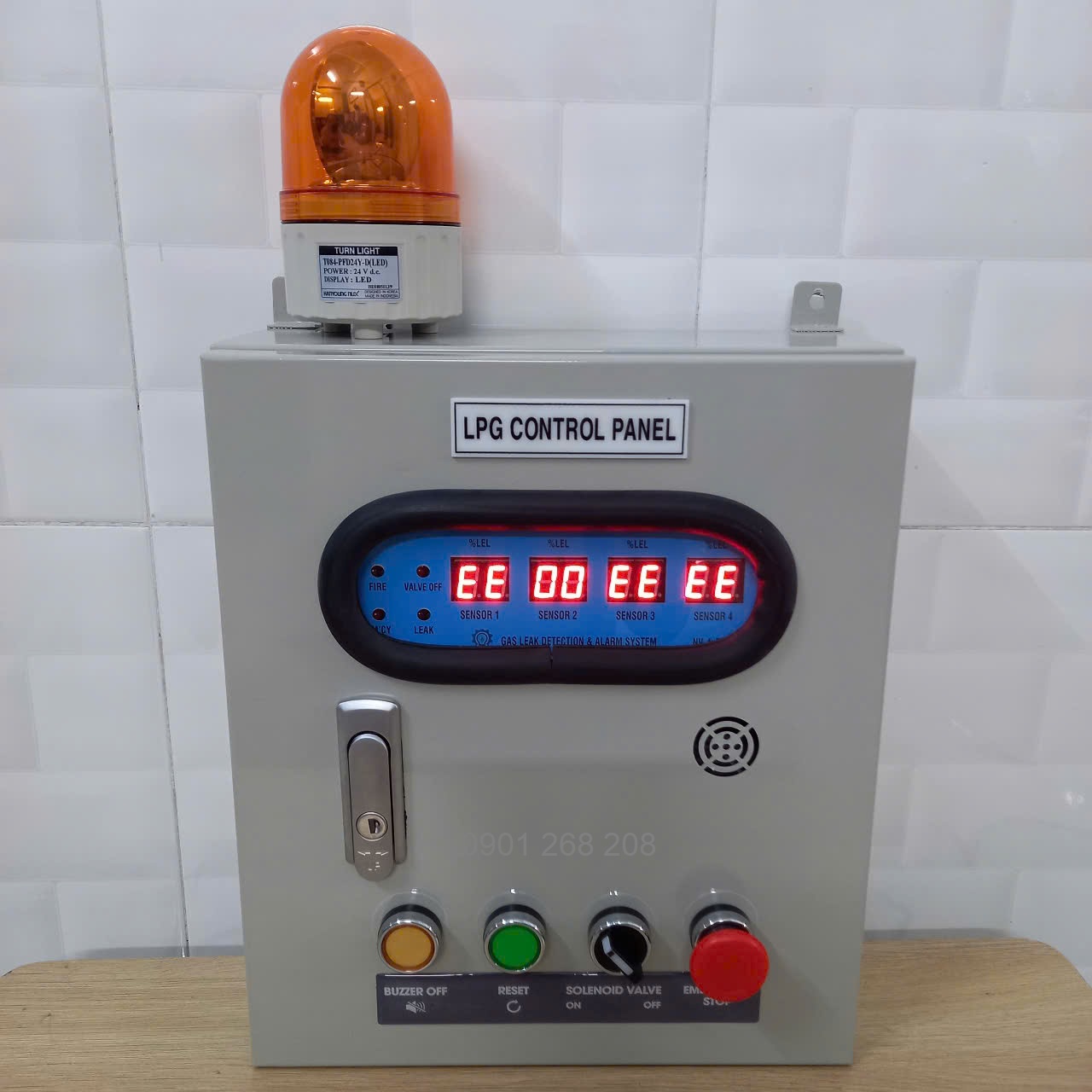

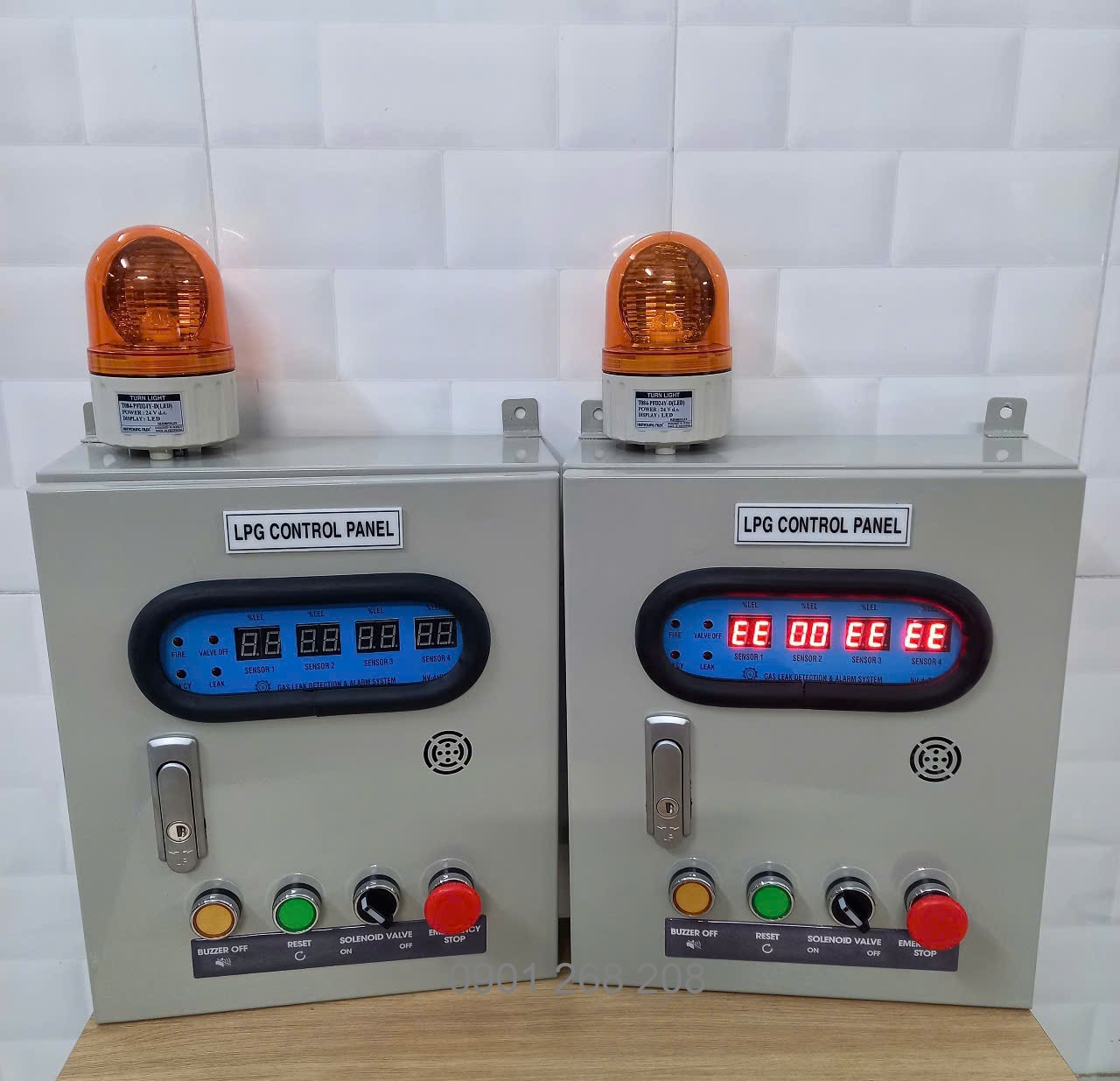

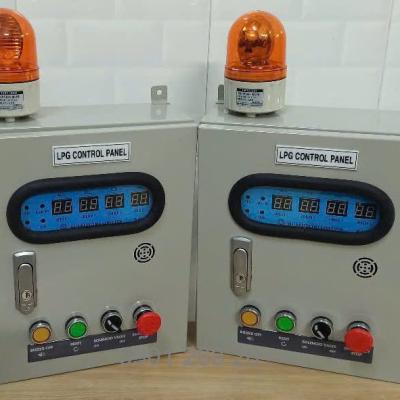

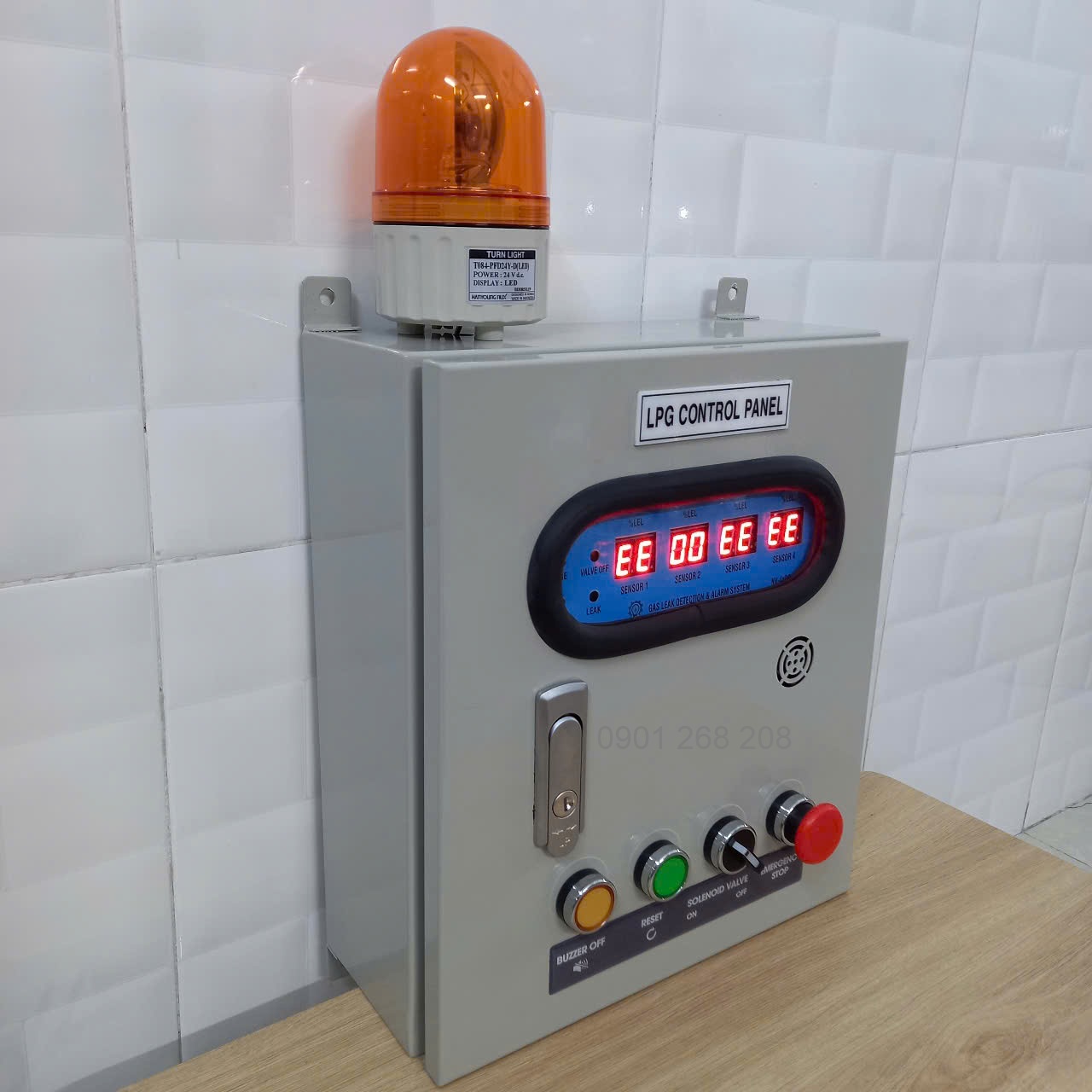

Sau đây là một số hình ảnh về Tủ báo rò rỉ gas Việt Nam NV-4ExD có hiển thị nồng độ để quý khách hàng tham khảo:

Kích thước tủ báo rò gas 4 kênh đầu dò phòng nổ có hiển thị nồng độ DxCxR 300x350x130mm, độ dày vỏ tủ 1.2mm được sơn tĩnh điện RAL7032 đảm bảo bền đẹp phù hợp với mọi không gian lắp đặt.

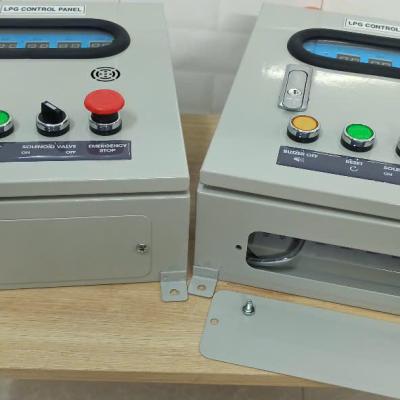

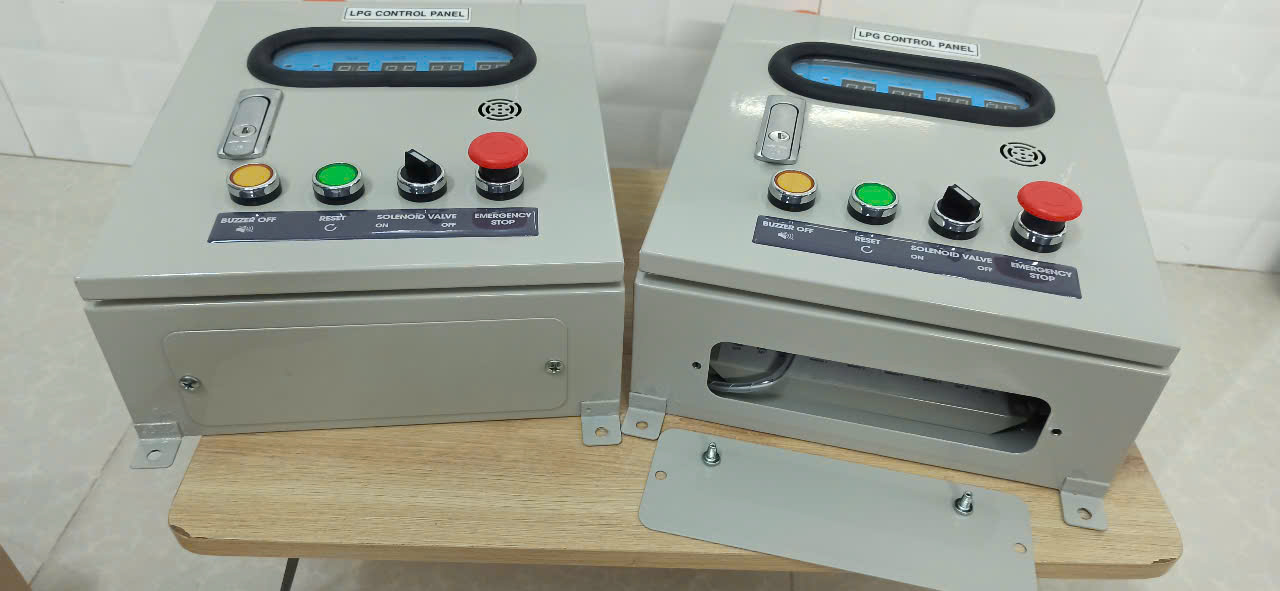

Vị trí kết nối dây nguồn và đầu dò gas được chúng tôi chừa sẵn bên dưới đáy tủ, dễ dàng kết nối với các dây tín hiệu của đầu dò gas.

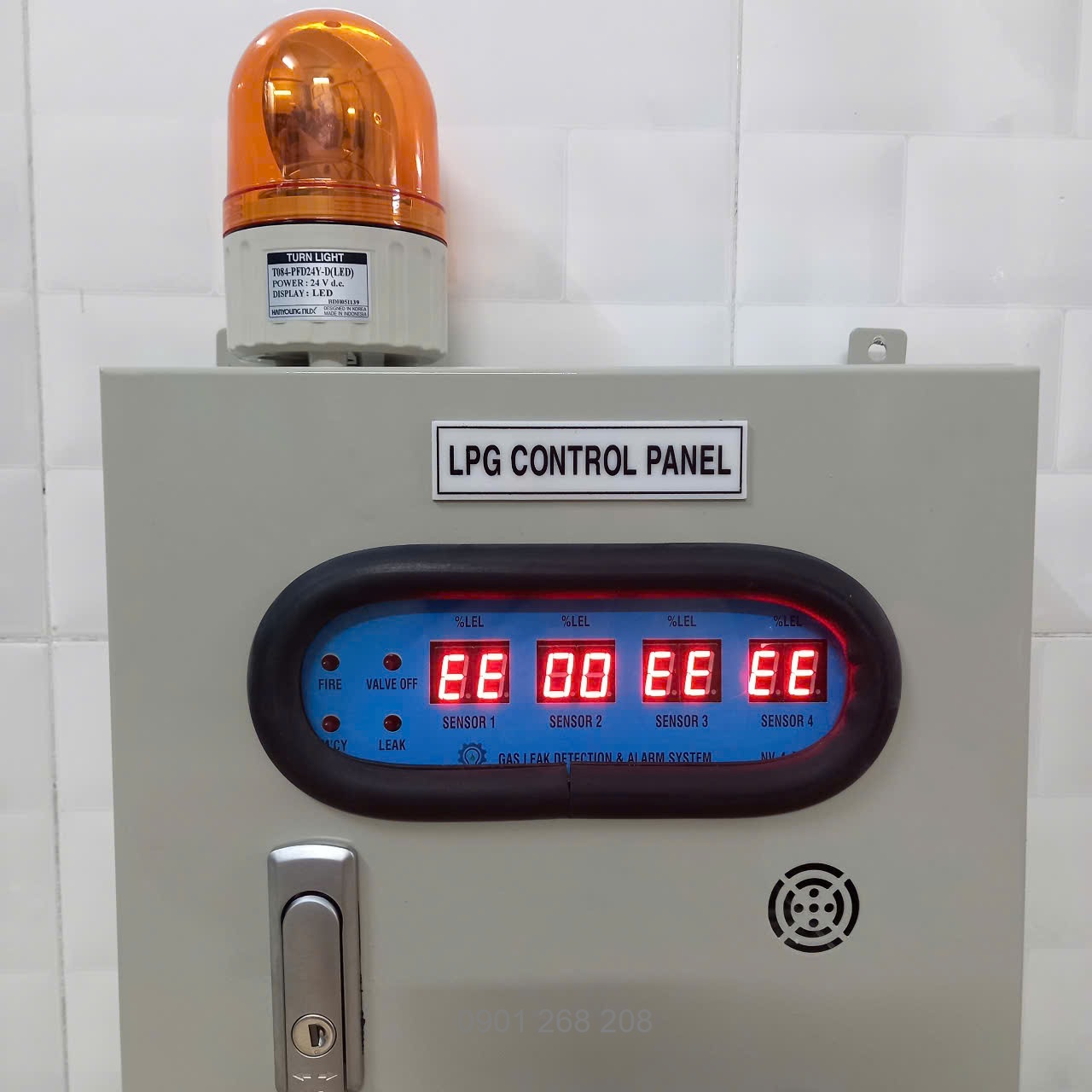

Mặt hiển thị trực quan sinh động dễ dàng theo dõi trạng thái báo động của tủ báo rò báo rò gas Việt Nam.
- Đèn "FIRE" sáng chỉ thị có tín hiệu báo cháy từ tòa nhà gửi đến. Lúc này sẽ kích hoạt đóng van điện từ ngắt gas và đèn còi báo động sẽ được kích hoạt.
- Đèn "VALVE OFF" sáng chỉ thị trường hợp van điện từ đang đóng.
- Đèn "EM'CY" sáng chỉ thị trạng thái Emergency đang được kích hoạt do người điều khiển ấn nút EMERGENCY trên tủ.
- Đèn "LEAK" sáng chỉ thị có phát hiện rò rỉ từ các SENSOR, lúc này 1 trong 4 vị trí SENSOR sẽ sáng và hiển thị nồng độ %LEL từ 0-99%LEL.

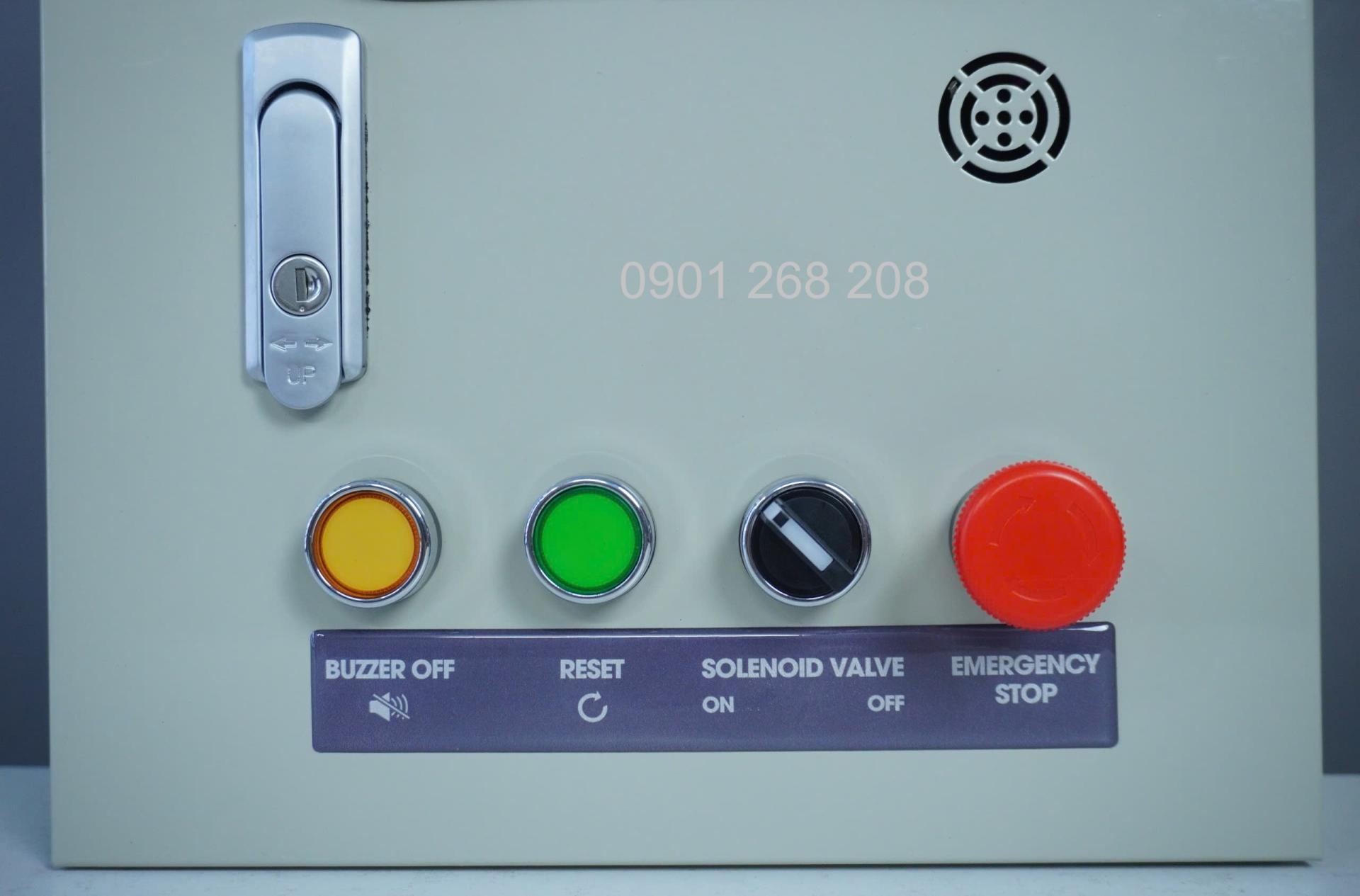

Các nút nhấn điều khiển của tủ báo rò rỉ kết nối 4 đầu dò gas phòng nổ NV-4ExDP được thiết kế tỉ mỉ và mô tả chi tiết giúp người dùng dễ dàng thao tác.
- Nút "BUZZER OFF":  Nhấn nút BUZZER OFF để tắt còi pip pip được tích hợp trong tủ và tắt đèn còi báo động.
- Nút "RESET" :Nhấn nút RESET để kích hoạt chế độ hoạt động bình thường khi %LEL giảm xuống dưới mức cài đặt và cũng không còn tín hiệu báo cháy gửi về.
- Nút gạt hay còn gọi là công tắc "VALVE ON/OFF" : Gạt công tắc sang ON hoặc OFF để chủ động MỞ hoặc ĐÓNG van điện từ bằng tay.
- Nút "EMERGENCY" : nhấn nút EMERGENCY để đóng van điện từ và báo động khi xảy ra sự cố khẩn cấp.

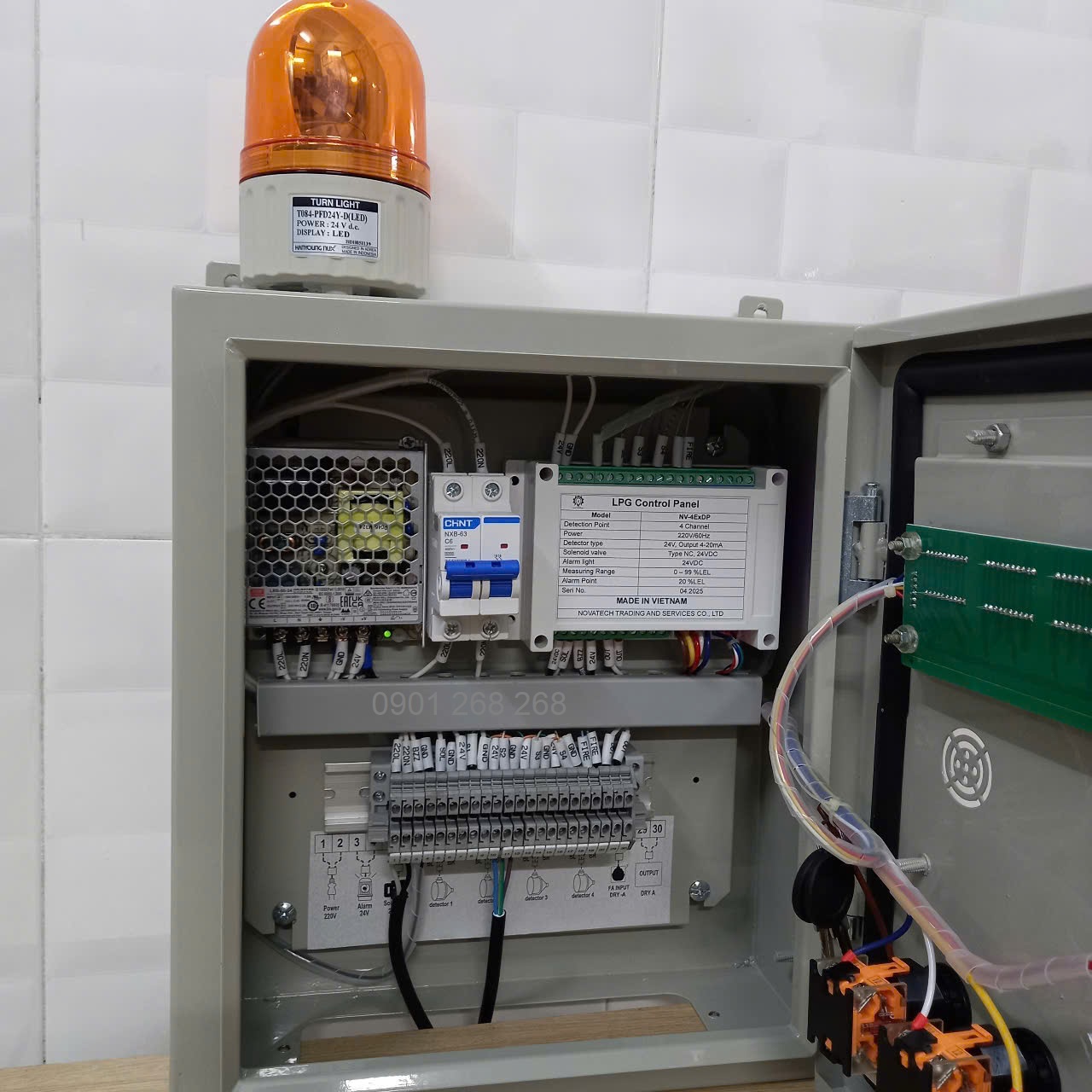

Bên trong tủ được thiết kế gọn gàng, các đường dây điện kết nối bên trong tủ được giấu cẩn thận.
Mô tả chi tiết từng vị trí và màu dây tín hiệu của các đầu dò gas và các tín hiệu. Giúp người dùng dễ dàng kết nối với thiết bị bên ngoài như đầu dò gas, van điện từ, đèn còi báo động hoặc các tín hiệu IN/OUT.

Tủ được thiết kế 4 vị trí để kết nối vào vách tường cố định.
