BO MẠCH CỦA MÁY HÓA HƠI LPG JINU JEVS-100

BOARD MẠCH MÁY HÓA HƠI JINU 100Kg/h
Model: JEVS-100
Xuất xứ: JINU Korea

Board mạch điều khiển JEVS-100 là một thành phần điện tử cốt lõi, đảm nhiệm vai trò trung tâm trong việc vận hành và giám sát máy hóa hơi LPG cùng tên, có công suất định danh 100 kg/giờ. Được thiết kế để hoạt động ổn định trong môi trường công nghiệp, bo mạch này tích hợp nhiều tính năng tự động hóa và bảo vệ, đảm bảo hiệu suất và an toàn tối đa cho hệ thống.

Tính Năng Nổi Bật

• Điều khiển chính xác: Board mạch JINU sử dụng các thuật toán tiên tiến để điều chỉnh nhiệt độ và áp suất, đảm bảo quá trình hóa hơi diễn ra an toàn và hiệu quả, giúp tránh hiện tượng quá nhiệt hay giảm áp đột ngột.

• Tích hợp cảm biến thông minh: Nó có khả năng kết nối với nhiều loại cảm biến khác nhau để giám sát các thông số quan trọng như nhiệt độ nước, nhiệt độ gas, và áp suất. Từ đó, board mạch có thể tự động điều chỉnh hoặc cảnh báo khi có sự cố, bảo vệ thiết bị và người dùng.

• Giao diện thân thiện: Các phiên bản mới của board mạch thường đi kèm màn hình hiển thị LED hoặc LCD, giúp người vận hành dễ dàng theo dõi trạng thái hoạt động và cấu hình các thông số cần thiết.

• Thiết kế bền bỉ: Được chế tạo từ các linh kiện chất lượng cao, board mạch JINU có khả năng chống chịu tốt trong môi trường công nghiệp khắc nghiệt, chống ẩm và chống bụi, kéo dài tuổi thọ sản phẩm.

Thông số kỹ thuật và Chức năng

• Vi xử lý (MCU): Sử dụng vi điều khiển 8-bit, cung cấp khả năng xử lý các tín hiệu từ cảm biến và thực hiện các thuật toán điều khiển một cách hiệu quả.

• Nguồn điện cấp: Hoạt động trên điện áp DC 24V (điện áp nội bộ), đảm bảo tính an toàn và ổn định của các linh kiện điện tử trên bo mạch.

• Hệ thống giám sát:

  • Cảm biến nhiệt độ nước: Kết nối với cảm biến nhiệt độ (thường là loại nhiệt điện trở NTC), cho phép bo mạch liên tục giám sát nhiệt độ của bồn nước gia nhiệt.

  • Cảm biến mực nước: Tích hợp đầu nối cho cảm biến mực nước để phát hiện và cảnh báo khi mức nước trong bồn thấp hơn ngưỡng an toàn, từ đó kích hoạt hệ thống cấp nước tự động hoặc ngắt mạch để bảo vệ thanh gia nhiệt (heater).

• Điều khiển đầu ra:

  • Rơle (Relay) gia nhiệt: Bo mạch điều khiển rơle (relay) để bật/tắt nguồn cấp cho thanh gia nhiệt (heater) có công suất 15kW (đối với điện 3 pha). Rơle này được điều khiển dựa trên dữ liệu từ cảm biến nhiệt độ nước, duy trì nhiệt độ ổn định để hóa hơi LPG.

  • Khởi động từ (Magnetic Contactor): Tích hợp đầu ra điều khiển khởi động từ, đảm bảo việc đóng cắt dòng điện lớn một cách an toàn và tin cậy cho heater.

• Hệ thống hiển thị và cảnh báo:

  • Đèn LED báo trạng thái: Gồm các đèn LED chỉ thị trạng thái như:

    • Power (xanh lá): Báo hiệu bo mạch đang được cấp nguồn.

    • Heater (xanh lá): Sáng khi rơle gia nhiệt được kích hoạt.

    • Water Level (vàng): Sáng khi mực nước thấp hoặc kích hoạt hệ thống bù nước.

• Khả năng tương thích: Bo mạch được thiết kế đặc biệt để tương thích với các linh kiện ngoại vi của JINU như cảm biến, heater và các dây dẫn theo tiêu chuẩn của hãng. Cáp điện đầu vào phù hợp cho model này thường là loại 10mm² x 3C đối với nguồn điện 3 pha 220V.

Bo mạch JEVS-100 đóng vai trò quan trọng trong việc tự động hóa quá trình hóa hơi, giảm thiểu sự can thiệp của con người, đồng thời cung cấp các cơ chế bảo vệ thiết yếu, giúp hệ thống vận hành liên tục và hiệu quả trong các ứng dụng công nghiệp.

Chúng tôi chuyên cung cấp máy hóa hơi JINU và các phụ tùng thay thế như Board mạch, heater, các cảm biến nhiệt độ và mực nước cho máy hóa hơi JINU. Quý khách hàng có nhu cầu thay thế phụ tùng của máy hóa hơi JINU vui lòng liên hệ chúng tôi để được tư vấn và báo giá tốt nhất.

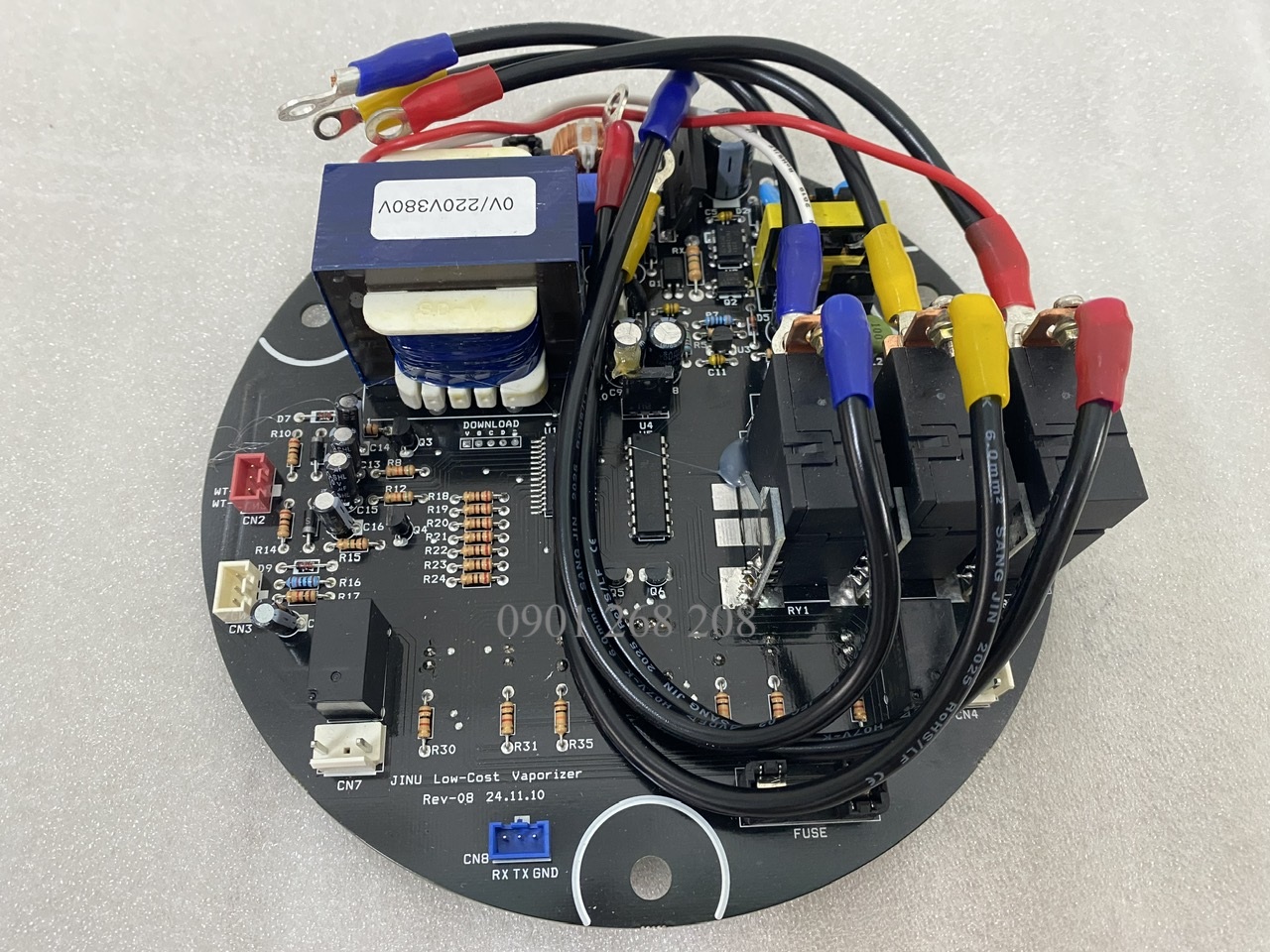

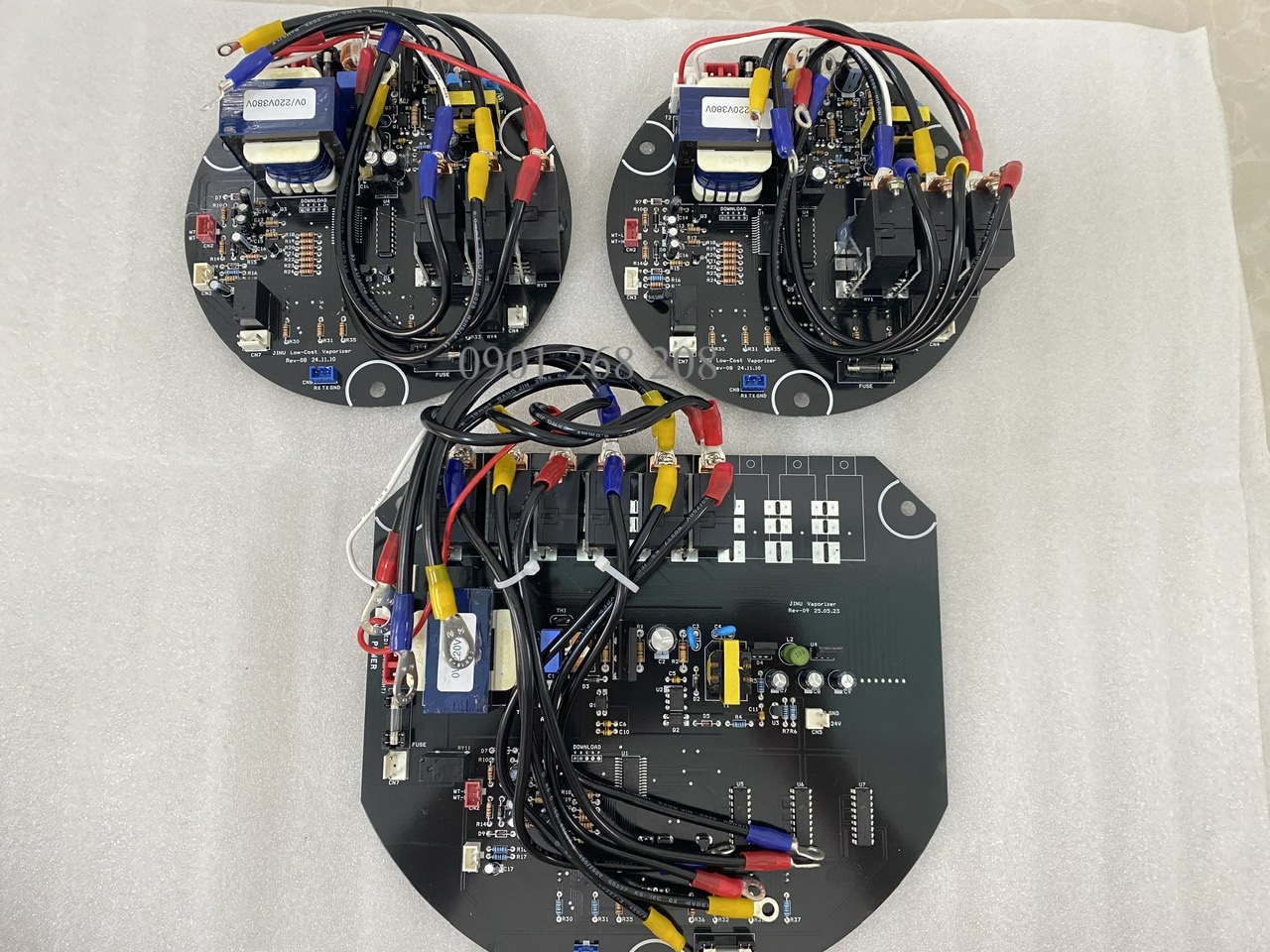

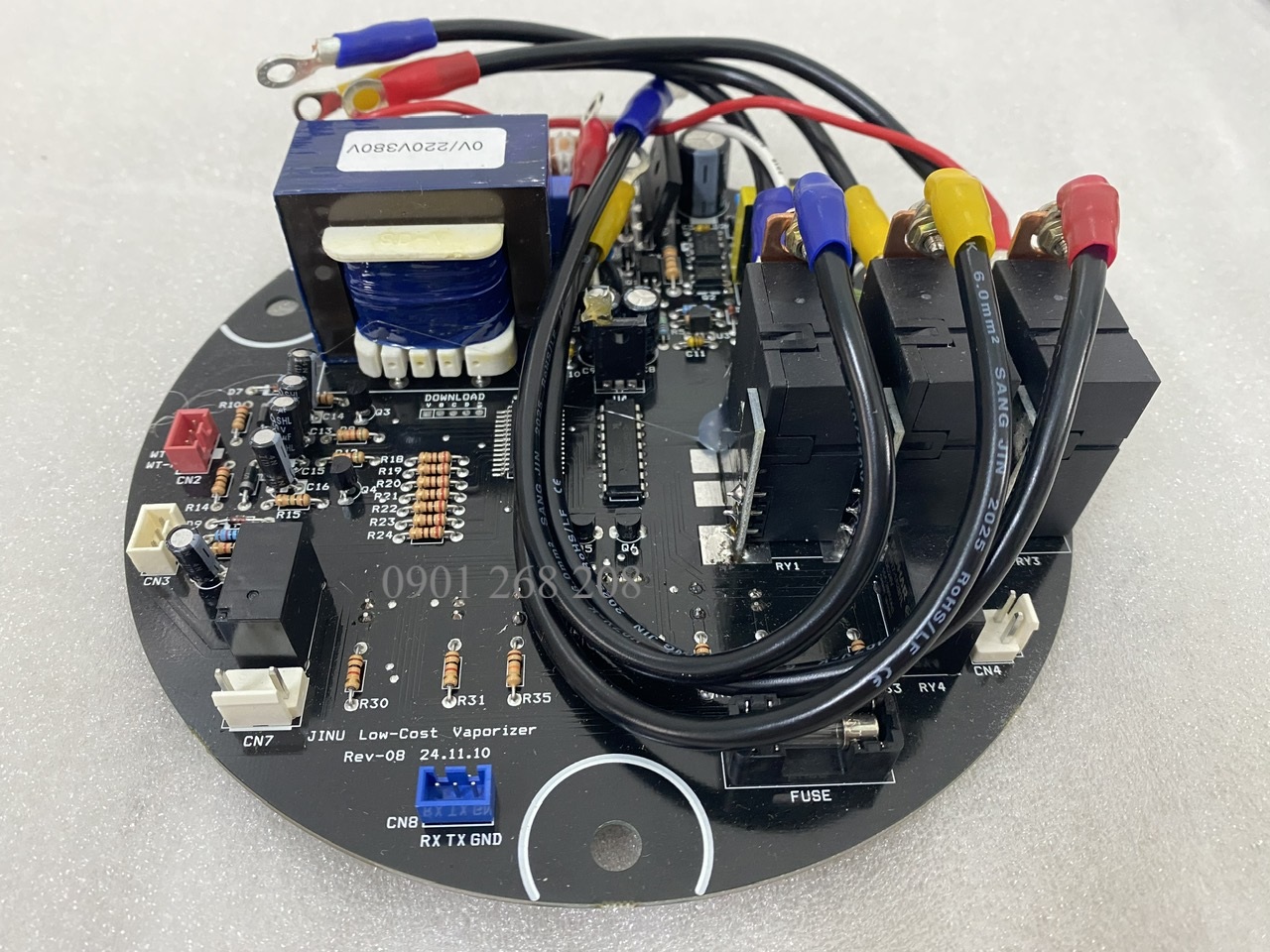

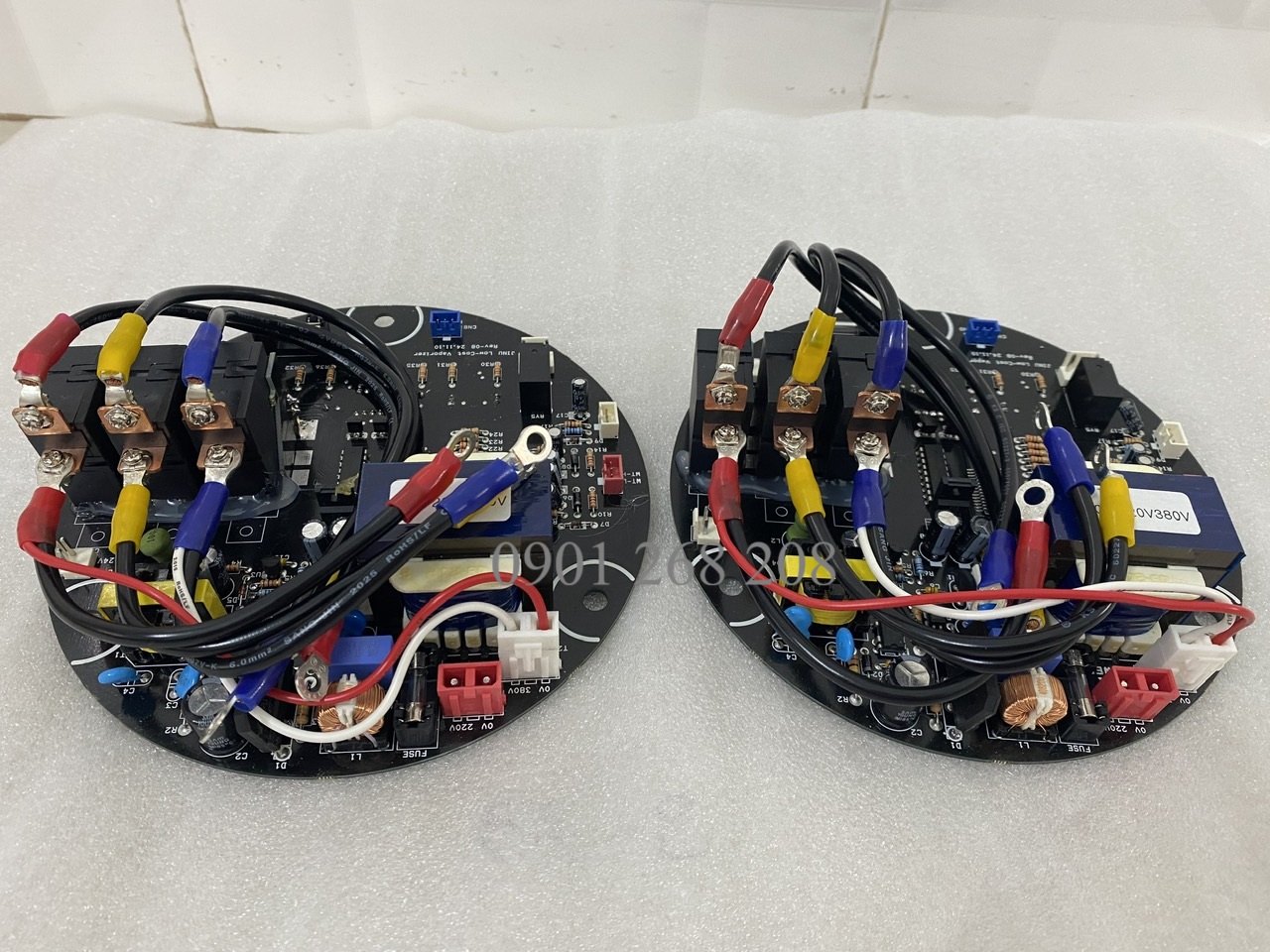

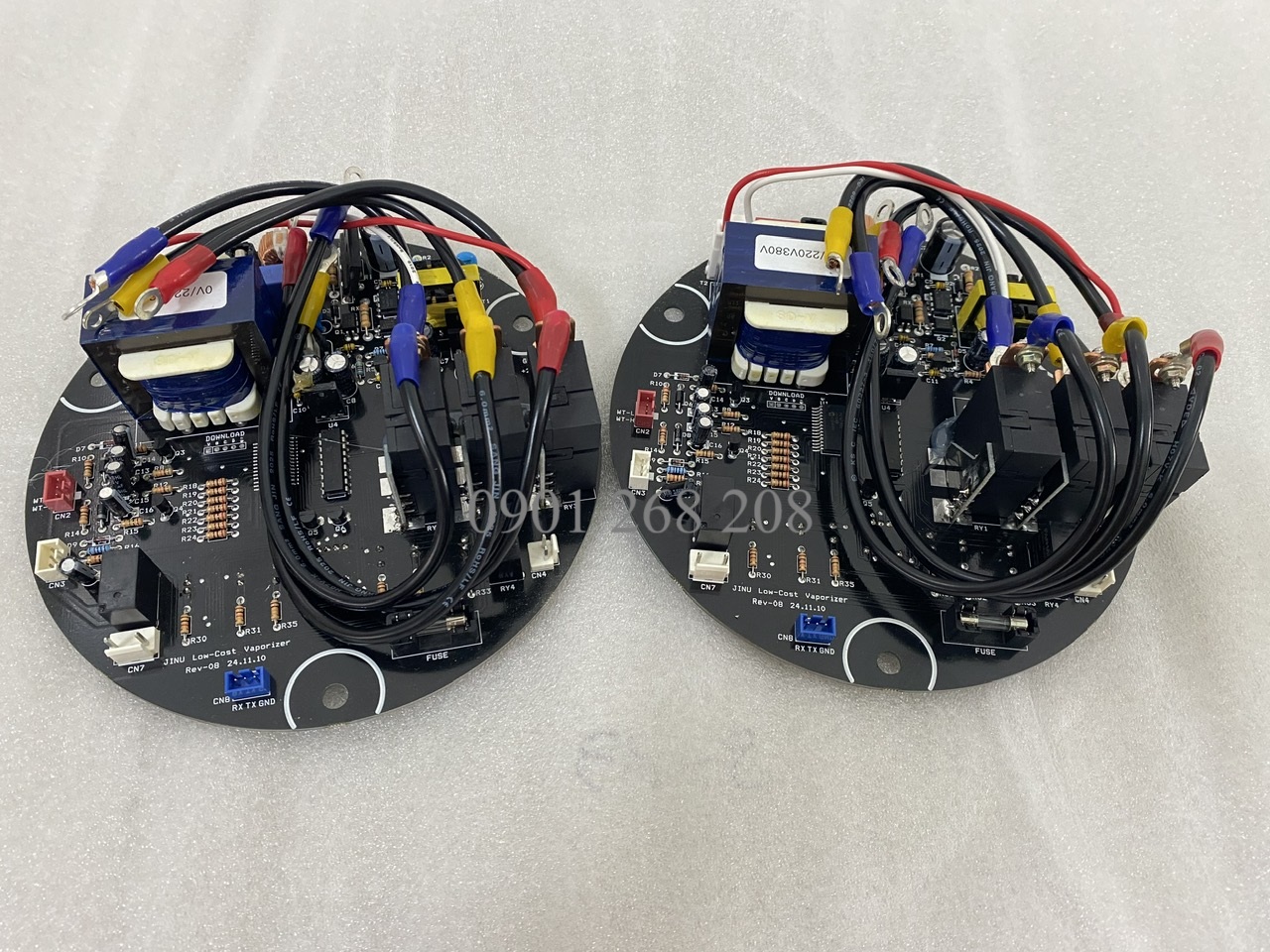

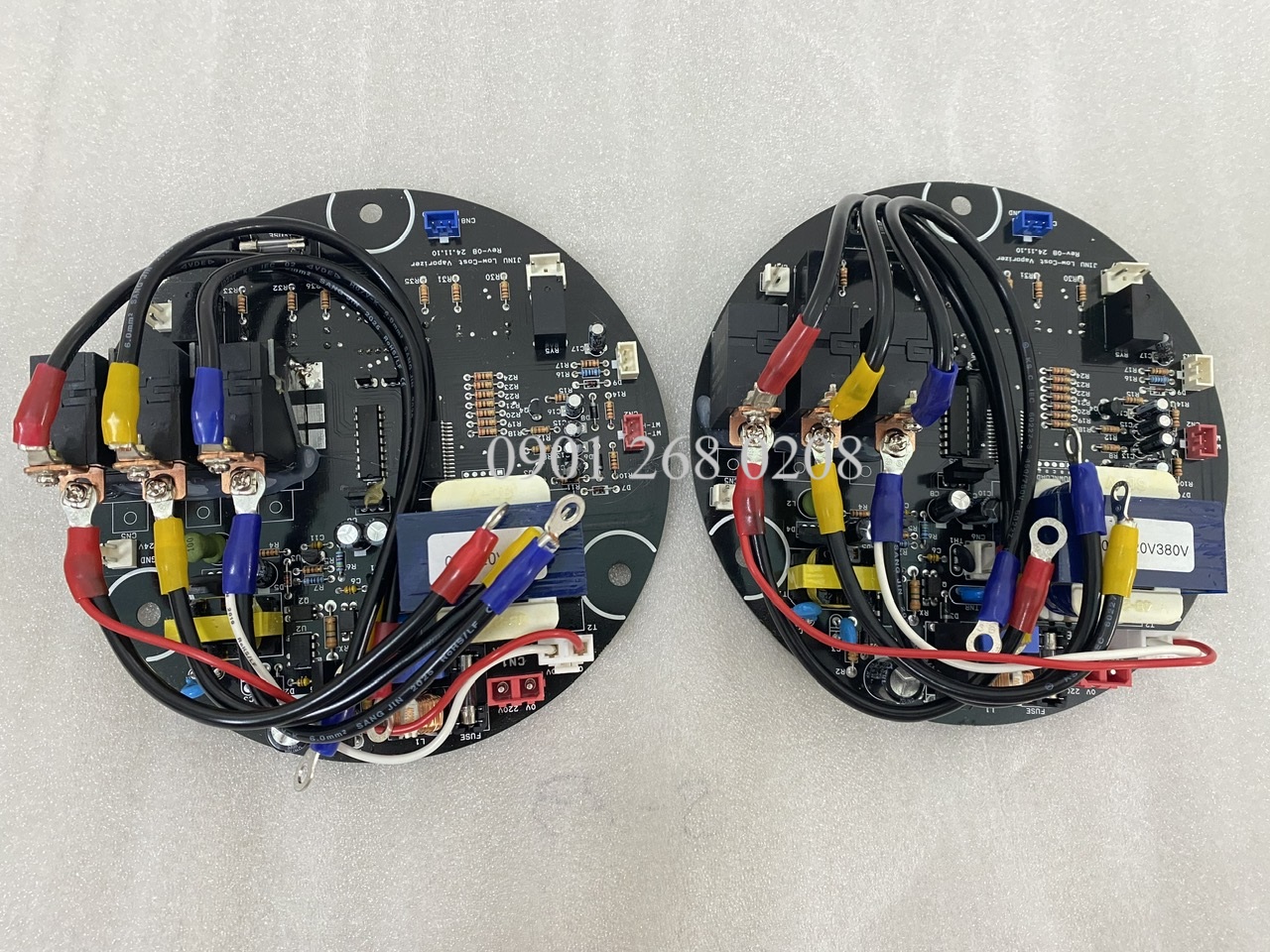

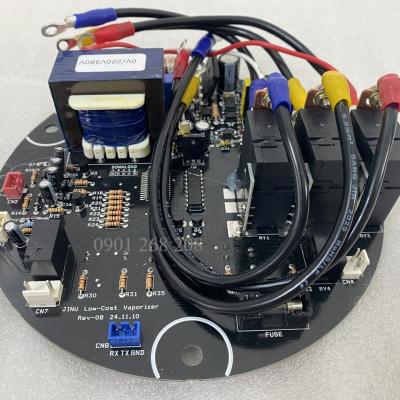

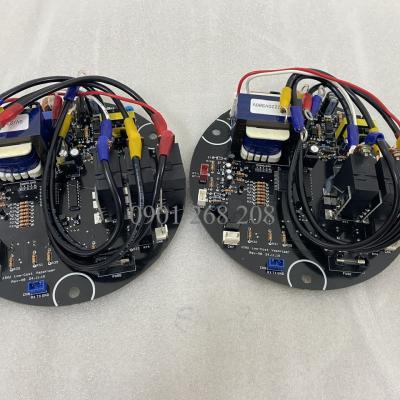

Sau đây là một số hình ảnh về bo mạch của máy hóa hơi 100kg/h model JEVS-100 của JINU để quý khách hàng tham khảo:
