VAN ĐIỀU LƯỢNG NỐI BÍCH

VAN ĐIỀU LƯỢNG NỐI BÍCH JIS20K
Xuất xứ: Vietnam
Size kết nối: DN25 JIS20K, DN50 JIS20K, DN80 JIS20K

Van điều lượng hay còn gọi là van hạn chế dòng (Excess Flow Valve - EFV)  được thiết kế để tự động ngắt hoặc hạn chế đáng kể dòng chảy của lưu chất khi lưu lượng đột ngột vượt quá mức giới hạn an toàn đã được cài đặt trước. Mục đích là để ngăn chặn rò rỉ lớn, giảm thiểu thiệt hại nghiêm trọng (như cháy nổ) khi đường ống bị vỡ, đứt gãy hoặc thủng do tác động bên ngoài (ví dụ: đào bới).

• Nguyên lý hoạt động:

  • Van điều lượng hoạt động dựa trên nguyên lý chênh lệch áp suất.

  • Bên trong van có một đĩa van hoặc piston được giữ ở vị trí mở bởi một lò xo (hoặc chỉ bằng trọng lượng/thiết kế).

  • Khi dòng chảy bình thường, lực tác động của dòng chảy lên đĩa van không đủ lớn để nén lò xo.

  • Khi xảy ra sự cố (đường ống bị vỡ), tốc độ dòng chảy tăng đột ngột, tạo ra một lực chênh lệch áp suất lớn qua đĩa van, thắng được lực lò xo và đẩy đĩa van di chuyển nhanh chóng, tự động đóng gần như hoàn toàn hoặc đóng hẳn van.

  • Sau khi sự cố được khắc phục và áp suất ở cả hai phía của van cân bằng trở lại lò xo sẽ đẩy đĩa van trở về vị trí mở ban đầu (tự động thiết lập lại - Auto Reset).

Van điều lượng/Van hạn chế dòng được ứng dụng rộng rãi nhất trong:

• Hệ thống gas dân dụng và công nghiệp: Thường lắp đặt ngầm trên đường ống dịch vụ (service line) dẫn khí từ ống chính (main line) đến đồng hồ đo gas của khách hàng.

• Hệ thống hóa chất, dầu khí: Bảo vệ các đường ống dẫn chất lỏng và khí dễ cháy, độc hại.

• Bồn chứa khí hóa lỏng (LPG/CNG): Lắp đặt ngay tại cửa ra của bồn chứa để bảo vệ trong trường hợp ống dẫn bị đứt.

Van điều lượng/hạn chế dòng là một lớp bảo vệ an toàn quan trọng nhưng không ngăn chặn được các rò rỉ nhỏ hoặc rò rỉ xảy ra sau đồng hồ đo gas.

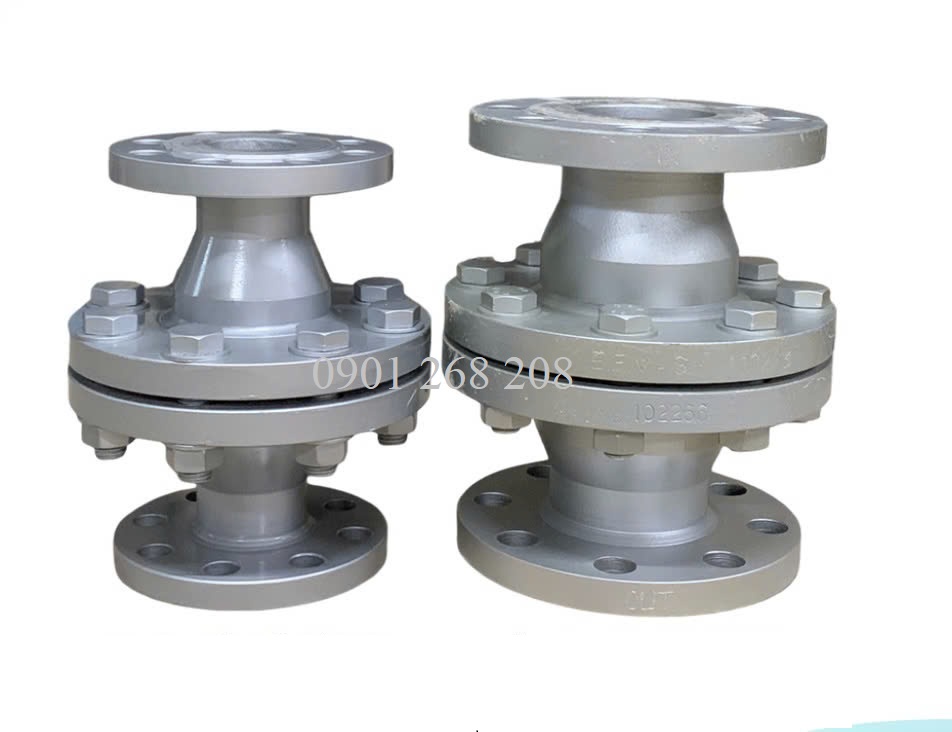

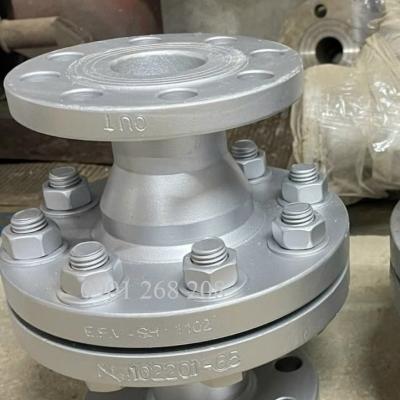

Sau đây là một số hình ảnh về van điều lượng/Van hạn chế dòng - EFV để quý khách hàng tham khảo:
